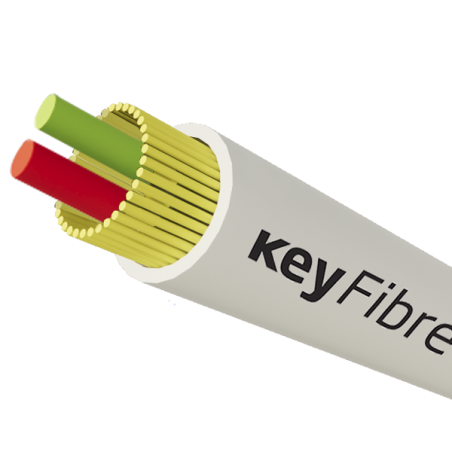

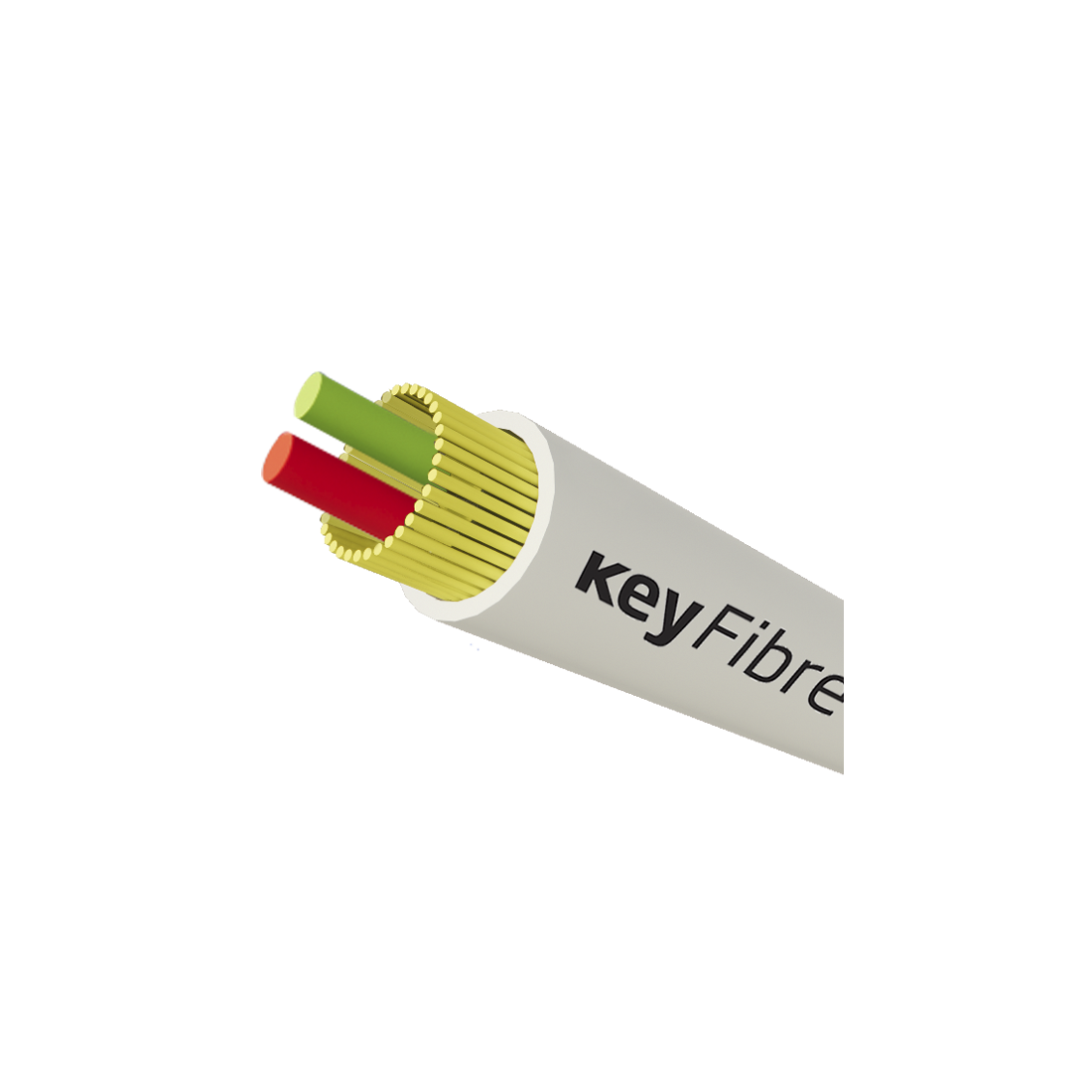

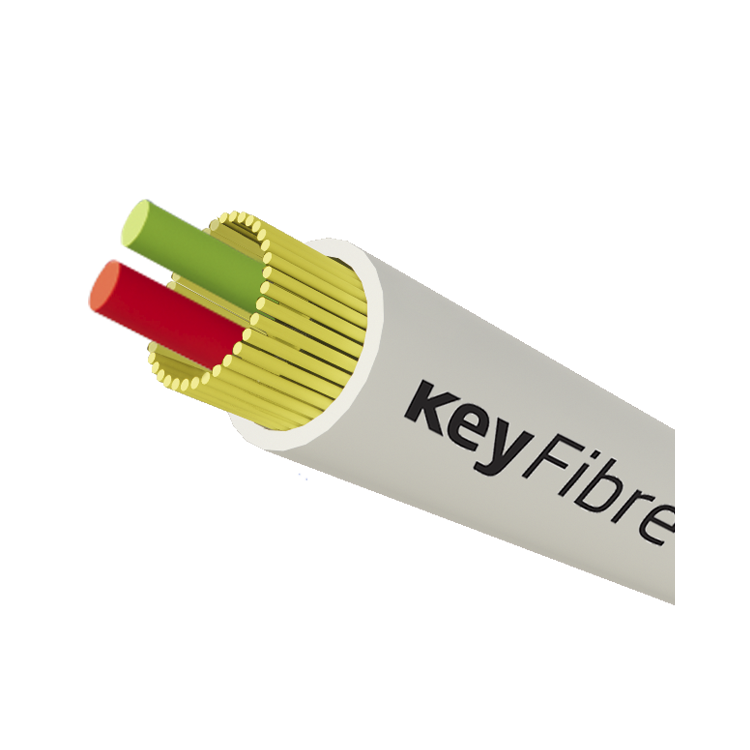

Cable acometida interior ICT2 2FO SM G657A2 KEYFIBRE C822B LSZH Dca
El cable de acometida de fibra óptica interior KEYFIBRE C822B es un cable 2FO monomodo SM G657A2, libre de halógenos (LSZH) y con clasificación CPR Dca CE. Diseño dieléctrico, diámetro 4,0 mm y tracción (dinámico) >1000 N, suministrado en bobina de 500 m.
Está orientado a acometidas interiores desde las cajas de distribución del edificio hasta el interior de las viviendas. Incorpora fibra ajustada, hilo de aramida como miembro de fuerza y cubierta exterior LSZH. La fibra G657A2 permite radios de curvatura reducidos (hasta 7,5 mm) sin aumento de atenuación según ficha técnica.
Ventajas del cable acometida - C822B
Solución para instalaciones ICT2 en interior con cubierta LSZH y clasificación CPR Dca CE. La fibra G657A2 facilita el tendido en recorridos con curvaturas exigentes, y el refuerzo de aramida aporta resistencia mecánica para la instalación.
CARACTERÍSTICAS
- Cable de acometida interior ICT2 para fibra óptica.
- 2 fibras monomodo SM G657A2.
- Cubierta LSZH (libre de halógenos), CPR Dca CE.
- Construcción dieléctrica con hilo de aramida como miembro de fuerza.
- Diámetro del cable: 4,0 mm (±0,2 mm).
- Tracción (dinámico): >1000 N; tracción (estático): >580 N.
- Rango de temperatura (instalación/funcionamiento/almacenamiento): -20 ºC a +60 ºC.
ESPECIFICACIONES TÉCNICAS
| Marca | KEYFIBRE |
| Referencia | C822B |
| Tipo de producto | Cable de acometida de fibra óptica para interior |
| Normativa / aplicación | ICT2 |
| Nº de fibras | 2 FO |
| Tipo de fibra | Monomodo (SM) G657A2 |
| Construcción | Dieléctrico |
| Composición | Fibra ajustada + aramida + cubierta externa |
| Miembro de fuerza | Hilo de aramida |
| Cubierta externa | LSZH (Dca) |
| Clasificación CPR | Dca CE |
| Diámetro del cable | 4,0 mm (±0,2 mm) |
| Peso del cable | 15 kg/km (±2 kg/km) |
| Tracción (estático) | >580 N |
| Tracción (dinámico) | >1000 N |
| Bobina | 500 m |
| Radio de curvatura (según ficha) | Hasta 7,5 mm sin aumento de atenuación (fibra G657A2) |
| Atenuación (fibra) | 0,4 dB/km @1310 nm; 0,3 dB/km @1550 nm |
| Dispersión cromática (fibra) | 3,6 ps/nm·km @1310 nm; 18 ps/nm·km @1550 nm |
| Longitud de onda de corte del cable (cc) | 1260 nm |
| Modo diámetro de campo (MFD) | 9,2 ±0,4 µm @1310 nm |
| Diámetro del revestimiento (cladding) | 125 ±1 µm |
| No circularidad del revestimiento | 0,8 % |
| Diámetro del recubrimiento (coating) | 245 ±5 µm |
| Prueba de ensayo (fibra) | 0,69 GPa |
| Ensayo de carga de tracción | IEC 60794-1-E1; incremento de atenuación @1550 nm: 0,4 dB; sin agrietamiento de cubierta ni rotura de fibras |
| Resistencia al impacto | IEC 60794-1-E3; sin rotura de fibras |
| Repetición de doblado | IEC 60794-1-E6; sin rotura de fibras |
| Prueba de torsión | IEC 60794-1-E7; sin rotura de fibras |
| Ciclos de temperatura | IEC 60794-1-F1; incremento de atenuación @1550 nm: 0,3 dB; sin agrietamiento de cubierta ni rotura de fibras |
| Temperatura de funcionamiento | -20 ºC a +60 ºC |
| Temperatura de instalación | -20 ºC a +60 ºC |
| Temperatura de almacenamiento/transporte | -20 ºC a +60 ºC |
| Aplicación | Acometidas interiores desde cajas de distribución del edificio hasta el interior de los hogares |
