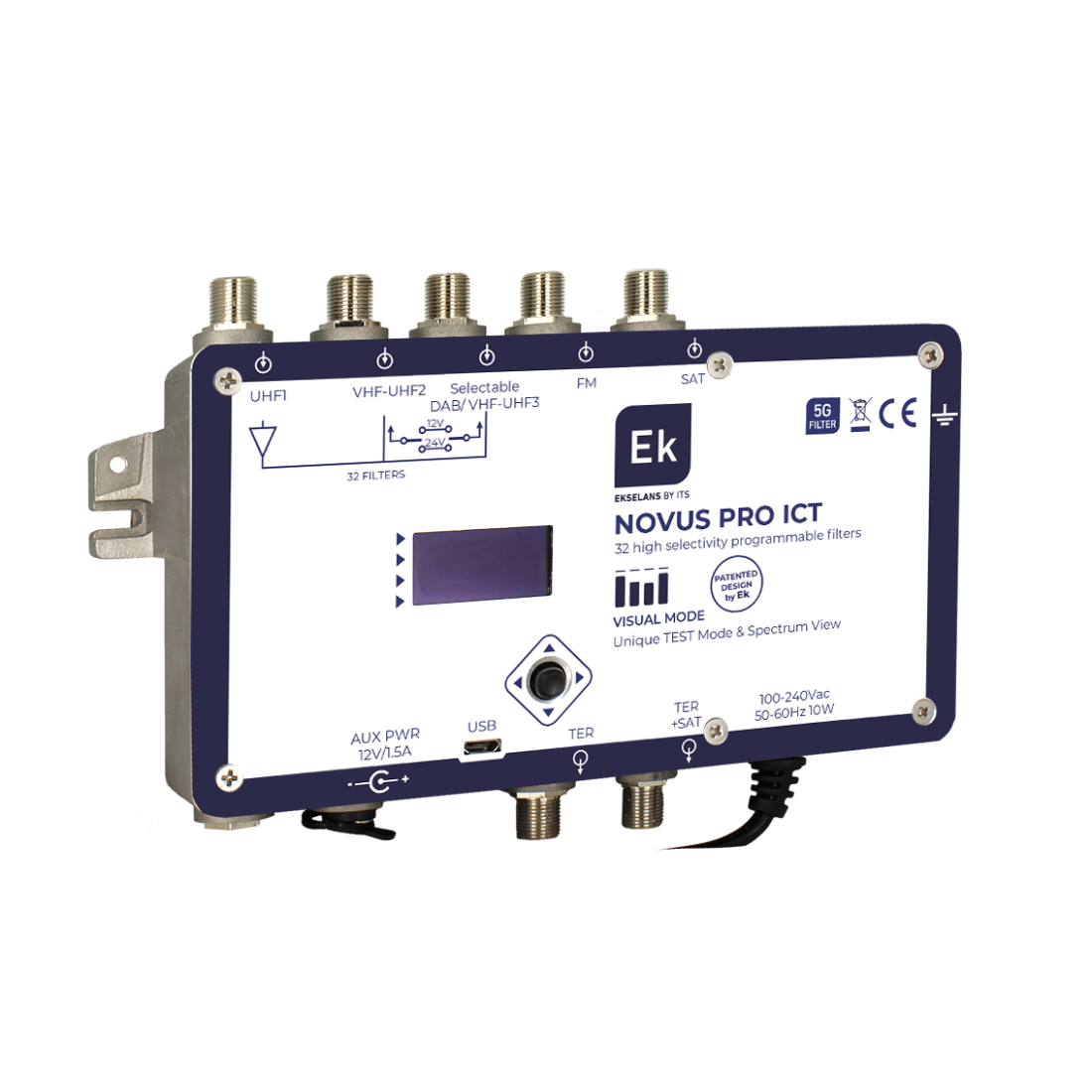

Central programable EK NOVUS PRO ICT de 5 entradas con 32 filtros ultraselectivos
La central programable EK NOVUS PRO ICT es una cabecera para instalaciones ICT con 5 entradas (FM, VHF/DAB/UHF seleccionable, VHF/UHF seleccionable, UHF y SAT), 32 filtros digitales ultra selectivos, búsqueda automática de múltiplex digitales y control automático de ganancia (AGC) en tiempo real. Está diseñada para distribución DVB-T/T2 y SAT (950–2150 MHz), con ajuste individual del nivel de salida por MUX.
Incorpora pantalla OLED y programación mediante joystick multidirección, además de modos de trabajo VISUAL (ajuste/edición de filtros sin pantalla, diseño patentado EK), ESPECTRO (visualización y edición rápida de filtros) y TEST para identificación de defectos en la instalación. Incluye monitor de estado para diagnóstico interno, conexión a PC por USB para clonación de configuración y entrada para fuente redundante opcional mediante conector jack 2.1 mm.
Ventajas de la central programable - NOVUS PRO ICT
Permite una configuración precisa de la cabecera gracias a sus filtros digitales y al ajuste independiente del nivel de salida por múltiplex, facilitando el equilibrado de señales en instalaciones ICT. Los modos VISUAL/ESPECTRO/TEST y el monitor de estado ayudan a acelerar la puesta en marcha y el diagnóstico. La alimentación de preamplificadores (12/24 V) y de LNB en la entrada SAT amplía su integración en sistemas terrestres y satélite.
CARACTERÍSTICAS
- 32 filtros digitales ultra selectivos (asignación según banda seleccionada).
- 5 entradas: FM, VHF/DAB/UHF seleccionable, VHF/UHF seleccionable, UHF y SAT.
- Búsqueda automática de múltiplex digitales.
- AGC en tiempo real y ganancia autoregulada.
- Ajuste individual del nivel de salida por MUX.
- Modos VISUAL / ESPECTRO / TEST y monitor de estado para diagnóstico.
- Conexión USB a PC para clonación de configuración y entrada para fuente redundante (opcional).
ESPECIFICACIONES TÉCNICAS
| Marca | EK |
| Modelo / Referencia | NOVUS PRO ICT |
| Código | 071021 |
| Tipo de producto | Central programable (serie NOVUS) |
| Aplicación | Instalaciones ICT con más de 30 tomas |
| Entradas RF | 5 (FM, VHF/DAB/UHF seleccionable, VHF/UHF seleccionable, UHF, SAT) |
| Bandas y rangos de frecuencia | FM: 88–108 MHz; BIII (VHF): 174–230 MHz; DAB: 195–240 MHz; UHF: 470–694 / 790 / 862 MHz (según selección); SAT: 950–2150 MHz |
| Estándares / señales | DVB-T/T2 y SAT |
| Número de filtros | 32 (para entradas UHF; si se selecciona DAB, se asignan 7 filtros a DAB y 25 a las entradas UHF restantes) |
| Filtros | Digitales ultra selectivos |
| Ganancia máxima (autoreg.) | Terrestre: >70 dB (UHF); BIII/UHF: >60 dB; FM: 24 dB; SAT: 40 dB |
| Control automático de ganancia | AGC en tiempo real |
| Sensibilidad de entrada (autobúsqueda) típica | UHF: 40 dBµV; DAB/BIII/UHF: 50 dBµV |
| Rango de selectividad de filtros | 0…20 dB + AGC |
| Control de atenuación (general) | 0…10 dB (terrestre); SAT: 0/7 dB |
| Control de atenuación (individual) | 90 dBµV / 110 dBµV (según tabla técnica) |
| Nivel máximo de salida TDT | 120 dBµV (DIN45004B) |
| Nivel máximo de salida (10 MUX) TDT | 112 dBµV (10 MUX) |
| Nivel máximo de salida SAT | 119 dBµV (IMD3 -35 dB) |
| Salidas RF | 2 salidas: TER / TER + SAT |
| Figura de ruido | No especificado por el fabricante |
| Alimentación preamplificadores | 0 V / 12 V / 24 V, 100 mA máx. |
| Alimentación LNB (SAT) | 13 V / 18 V / Bypass & 0/22 kHz, 300 mA máx. |
| Alimentación principal | 100–240 Vac, 50–60 Hz |
| Entrada para fuente redundante | Sí (opcional), 12 V mediante conector Jack 2.1 mm |
| Consumo | <15 W |
| Rango de temperatura operacional | -10…45 °C |
| Pantalla | OLED |
| Interfaz de programación | Joystick multidirección y menú |
| Modos de funcionamiento | VISUAL / ESPECTRO / TEST / STATUS |
| Funciones de diagnóstico | Monitor de estado; verificación de instalaciones; voltaje y temperatura interna |
| Conexión a PC | USB (clonación de configuración) |
| Idiomas | Español / English / Francés / Italiano |
| Actualización de firmware | No especificado por el fabricante |
| Protección por contraseña | PIN de 4 dígitos |
| Dimensiones | No especificado por el fabricante |
| Peso | No especificado por el fabricante |
| Contenido del paquete | No especificado por el fabricante |
