Kit central programable Johansson KIT6714 Profino Revolution Lite con fuente 2438

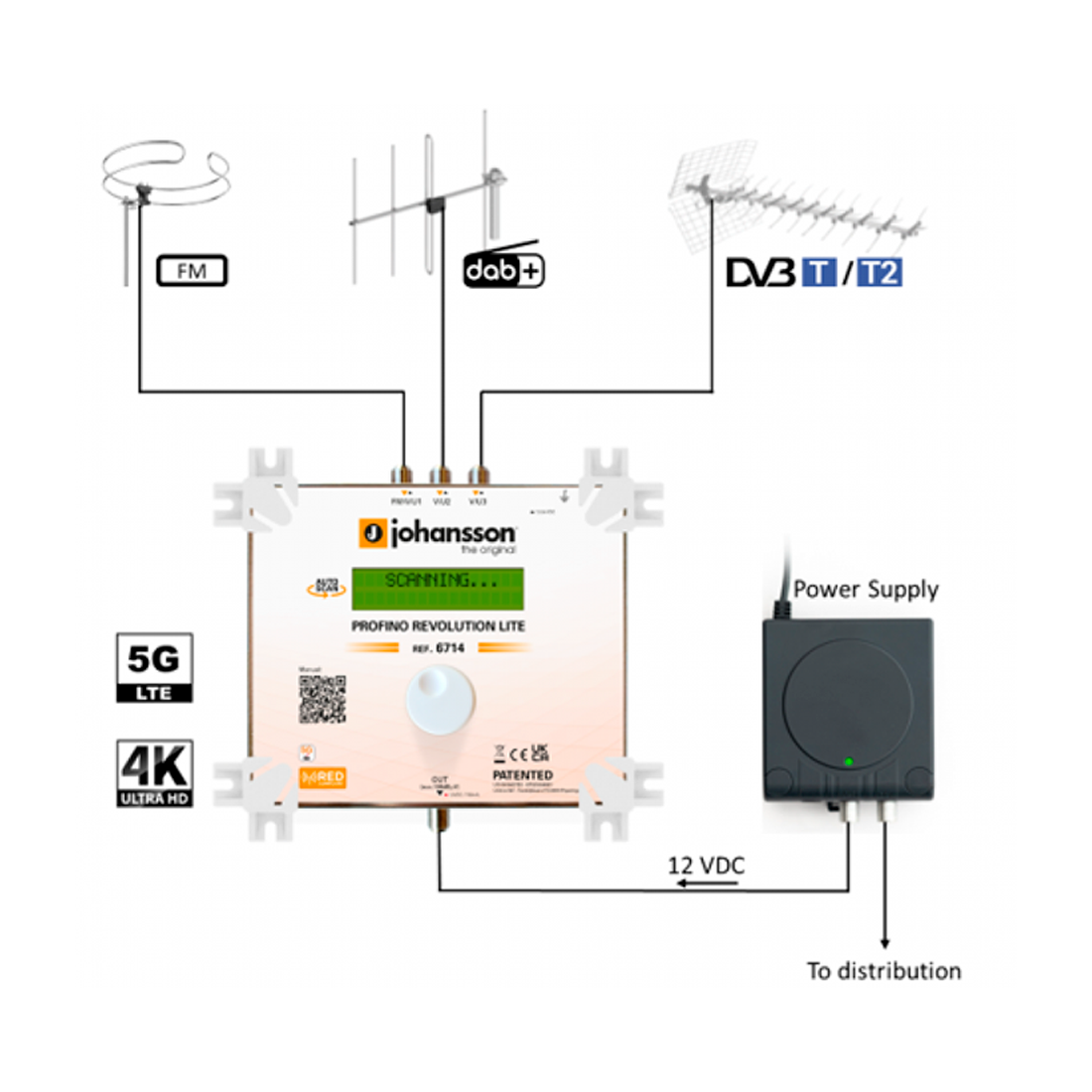

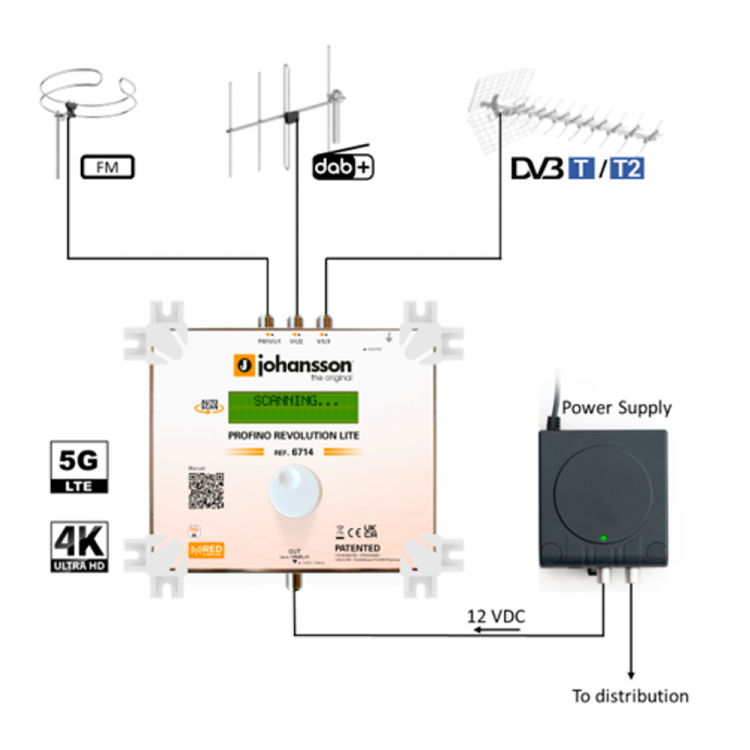

El kit central programable Johansson KIT6714 Profino Revolution Lite es un amplificador con filtros programables para recepción y distribución de señal terrestre VHF/UHF, con 3 entradas (1 FM/VHF/UHF + 2 VHF/UHF), 32 filtros, AGC en tiempo real por múltiplex y autoprogramación. El equipo permite además conversión/traslado de canales dentro de VHF-UHF hacia VHF-S-UHF.

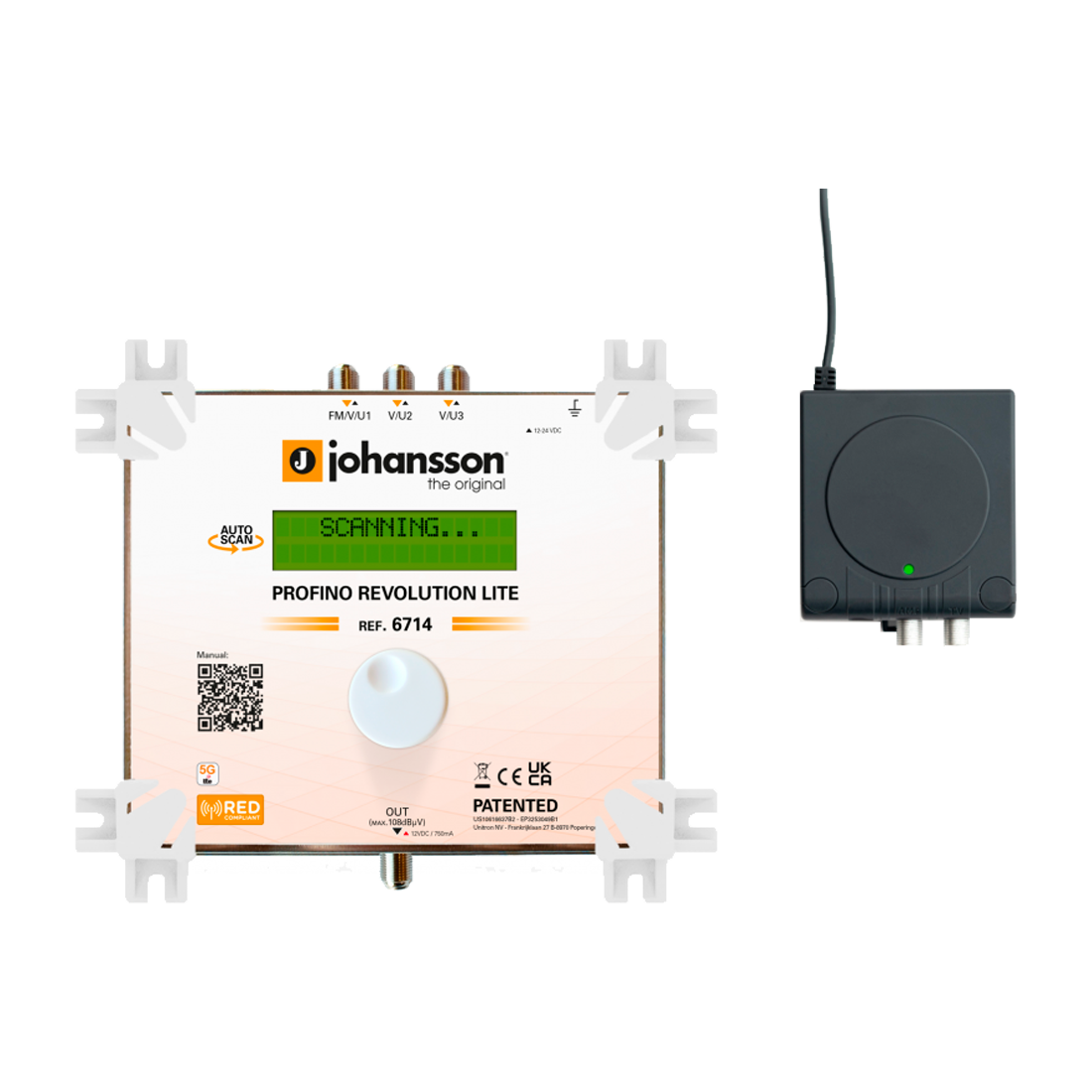

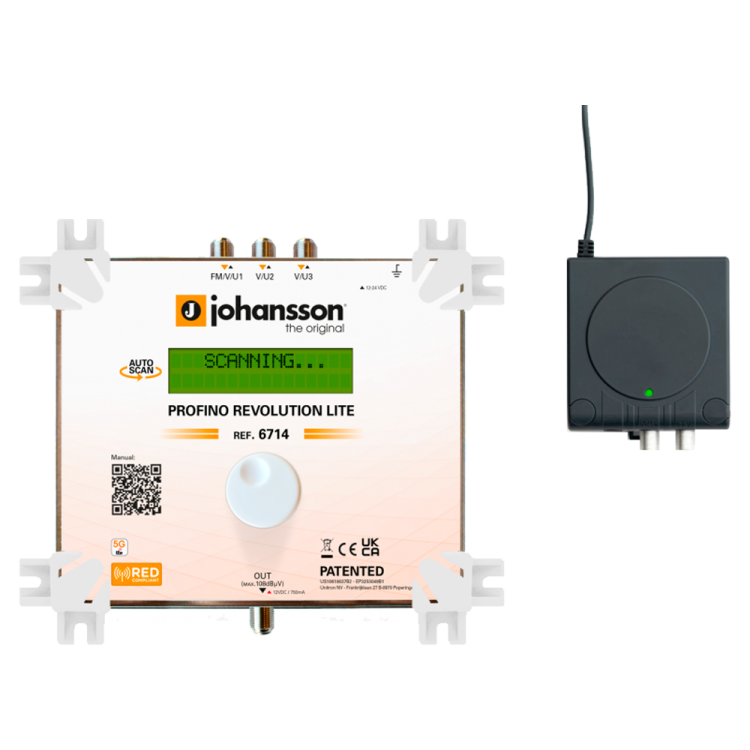

El sistema se suministra como KIT6714, compuesto por el amplificador 6714 y la fuente de alimentación externa 2438. Incorpora protección LTE/5G en 694 MHz y está diseñado para simplificar la puesta en marcha gracias a la lectura del nivel de entrada y la función de auto-programación.
Ventajas del kit central programable - KIT6714 PROF. REV.LITE
Solución compacta para cabeceras de TV terrestre con filtrado programable y control automático de ganancia por múltiplex, orientada a reducir tiempos de ajuste. La matriz flexible permite asignar filtros desde cualquiera de las entradas, y la conversión de canales facilita la reorganización de la distribución dentro del rango soportado.
CARACTERÍSTICAS
- Amplificador con filtros programables para señales terrestres VHF/UHF.
- Entradas: 1 FM/VHF/UHF + 2 VHF/UHF.
- Autoprogramación para simplificar la instalación.
- AGC en tiempo real en múltiplex individuales.
- Procesa y convierte más de 50 canales (32 filtros).
- Protección LTE/5G: 694 MHz.
- Kit con fuente externa Johansson 2438 incluida.
ESPECIFICACIONES TÉCNICAS
| Marca | JOHANSSON |
| Referencia | KIT6714 PROF. REV.LITE |
| Modelo (amplificador) | Profino Revolution Lite 6714 |
| Fuente incluida | 2438 (PSU externa) |
| Tipo de equipo | Amplificador con filtros programables (terrestre) |
| Aplicación | Recepción y distribución de señal VHF-UHF |
| Número de entradas | 3 |
| Configuración de entradas | 1 FM/VHF/UHF + 2 VHF/UHF |
| Número de salidas | 1 |
| Salida | FM-VHF-S-UHF |
| Rango de frecuencia de entrada | FM: 88–108 MHz / VHF: 174–240 MHz / UHF: 470–694 MHz |
| Rango de frecuencia de salida | 174–862 MHz |
| Protección LTE/5G | 694 MHz |
| Nivel de entrada | VHF: 37*–109 dBµV / UHF: 37*–109 dBµV (* para 64QAM con code rate 3/4) |
| Potencia de salida VHF/UHF (60/36 dB IM3) | 114 / 125 dBµV |
| Potencia de salida con 1/6/15/32 MUX | 108 / 108 / 105 / 102 dBµV |
| Procesamiento de canales | Puede procesar y convertir más de 50 canales |
| Número de filtros | 32 |
| Conversión / traslado de canales | Sí (de cualquier canal VHF-UHF a cualquier canal VHF-S-UHF) |
| AGC | AGC en tiempo real en múltiplex individuales |
| Matriz de asignación | Flex matrix (asignación flexible de filtros desde cualquier entrada) |
| Protección ESD | 20 dB |
| Alimentación remota para preamplificador | 12 o 24 V |
| Corriente remota total (3 entradas) | 50 mA |
| Temperatura de funcionamiento | -5 a +50 °C |
| Alimentación del amplificador | 12 Vac (mediante PSU externa Ref. 2438) |
| Consumo (amplificador 6714) | 9 W |
| Dimensiones (amplificador 6714) | 190 x 165 x 55 mm |
| Peso (amplificador 6714) | 0,65 kg |
| Pérdida de inserción (PSU 2438) | 0,5 dB |
| Conectores entrada-salida (PSU 2438) | Tipo F |
| Entrada AC (PSU 2438) | 100–230 V~ / 50 Hz / 12,3 W |
| Salida DC (PSU 2438) | 12 VDC |
| Corriente de salida (PSU 2438) | 750 mA |
| Montaje (PSU 2438) | Interno (IP20) |
| Dimensiones (PSU 2438) | 95 x 76 x 35 mm |
| Contenido del kit | Amplificador 6714 + fuente de alimentación 2438 |
