Cable coaxial EK CCR 96+D de 100 m, cobre, Clase A, LSZH CPR Dca
El cable coaxial EK CCR 96+D es un cable para ICT-2 en bobina de 100 m, con conductor interno de cobre (1,13 mm), dieléctrico físico (foam) de 4,8 mm y cubierta LSZH con clasificación CPR Dca s2 d2 a2. Incorpora apantallamiento con malla 96 hilos CCA y lámina cobre + poliéster, con clase A de apantallamiento.

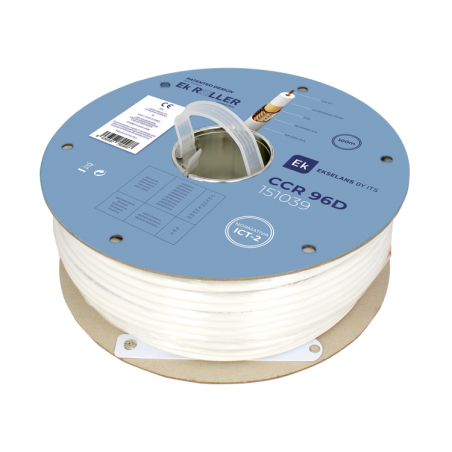

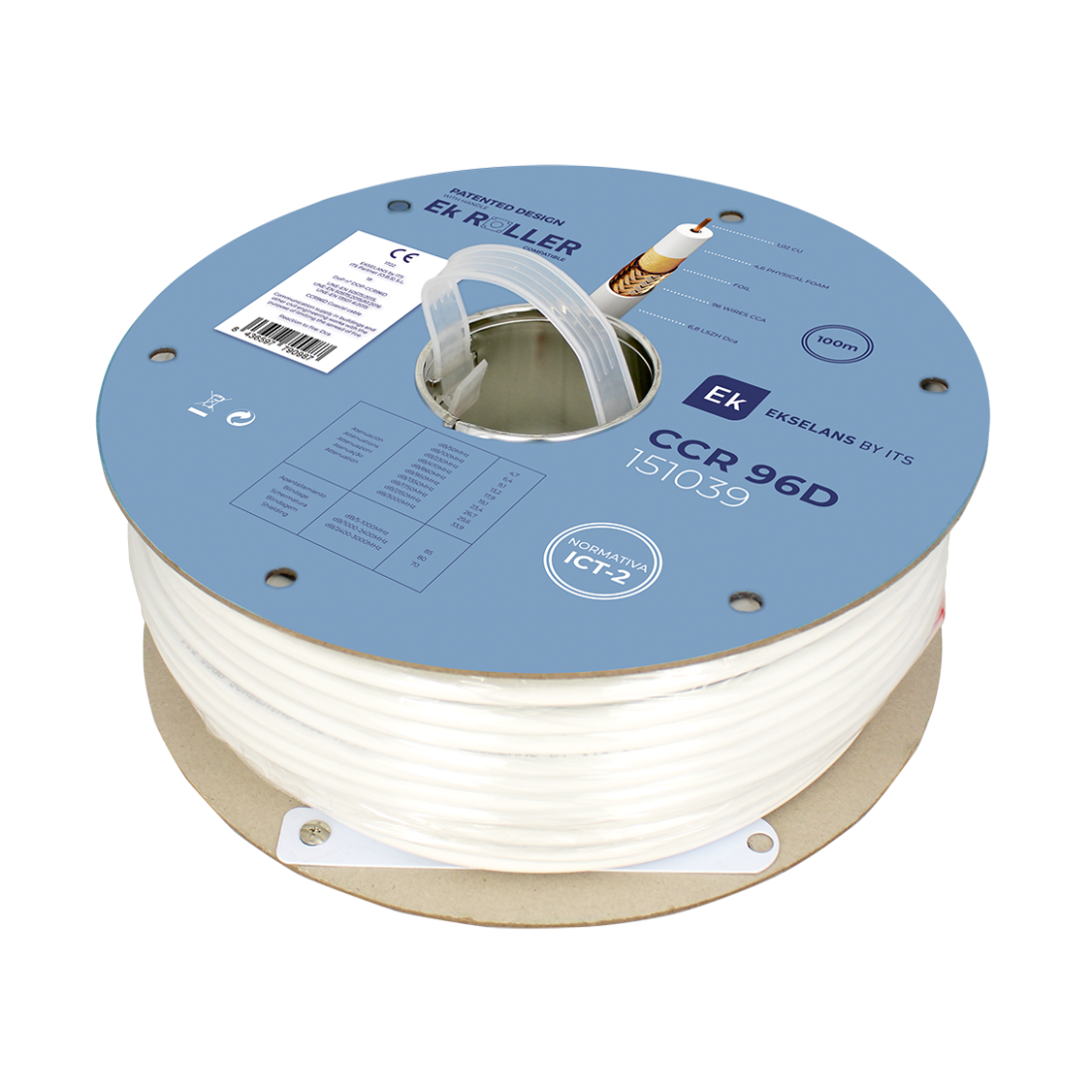

Está diseñado para instalaciones de telecomunicaciones según normativa ICT-2 y se suministra en bobina de cartón compatible con el sistema EK ROLLER. La impedancia característica indicada para esta referencia es de 75 Ohm, y la ficha técnica aporta valores de atenuación en un amplio rango de frecuencias.
Ventajas del cable coaxial - CCR 96+D
Combina conductor de cobre con dieléctrico físico (inyección de gas) y una cubierta LSZH con clasificación CPR Dca s2 d2 a2, orientado a despliegues ICT-2. Su apantallamiento Clase A y la presentación en bobina de cartón para EK ROLLER facilitan una instalación más ordenada y un desenrollado controlado.
CARACTERÍSTICAS
- Referencia: CCR 96+D (artículo 151042)
- Conductor interno: cobre, 1,13 mm
- Dieléctrico: físico (foam), 4,8 mm

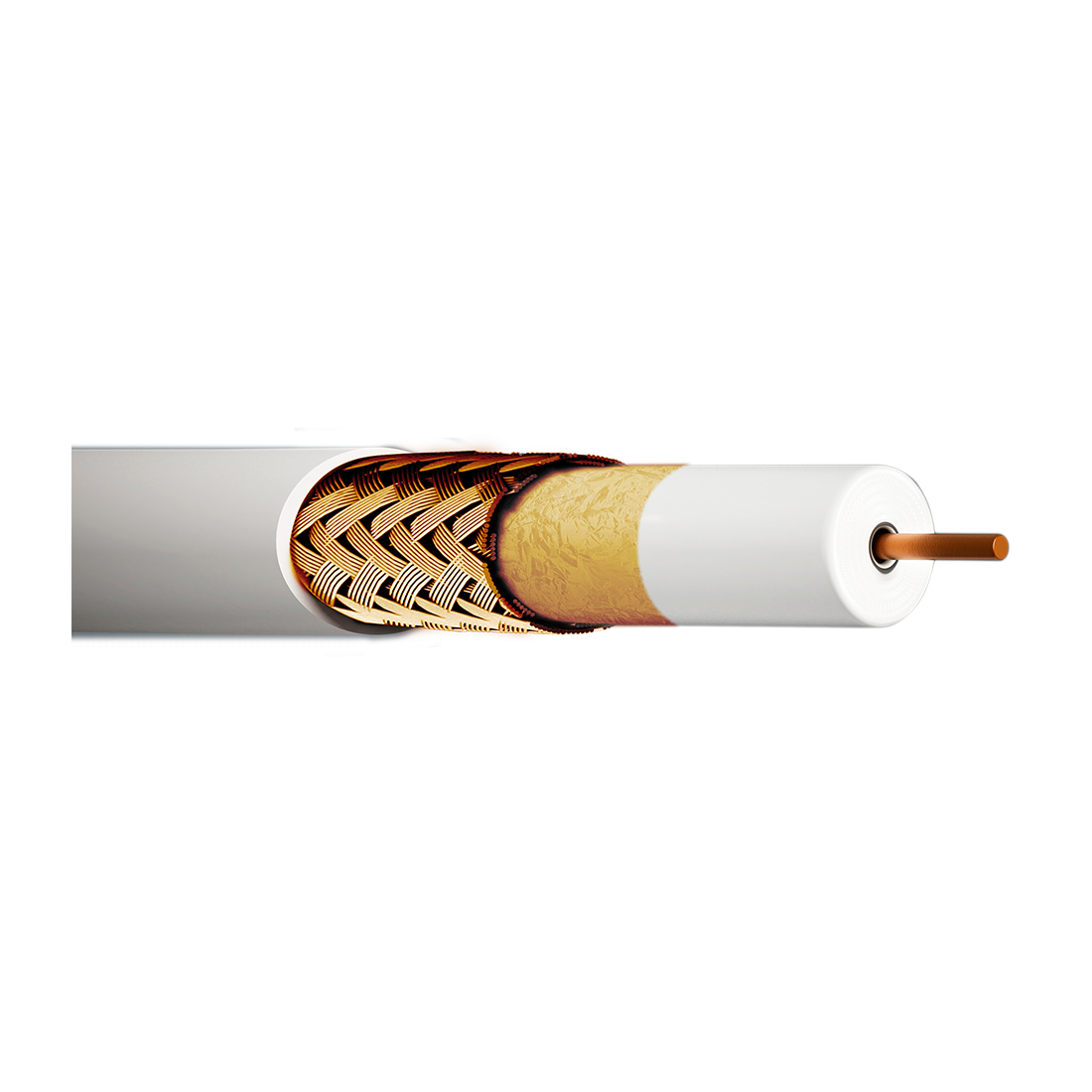

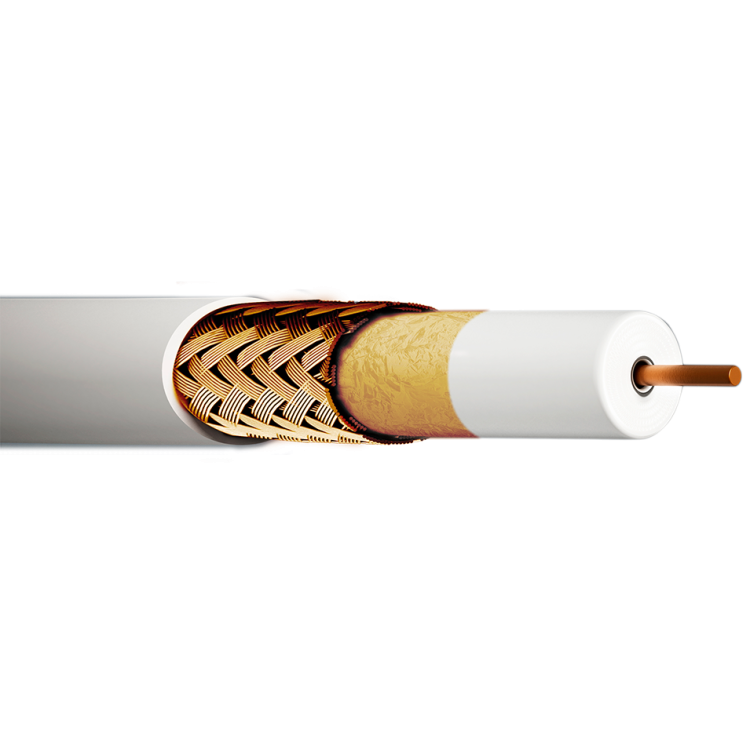

- Apantallamiento: lámina cobre + poliéster y malla 96 hilos CCA
- Clase de apantallamiento: Clase A (85 dB @ 50 MHz)
- Cubierta: LSZH
- CPR (reacción al fuego): Dca s2 d2 a2
ESPECIFICACIONES TÉCNICAS
| Marca | EK |
| Modelo / Referencia | CCR 96+D |
| Artículo | 151042 |
| Tipo de producto | Cable coaxial |
| Normativa / aplicación | ICT-2 |
| Conductor interno | 1,13 mm / Cobre (Cu) |
| Dieléctrico | 4,8 mm / físico (foam, inyección de gas) |
| Lámina (apantallamiento) | Cobre + poliéster |
| Malla (apantallamiento) | 96 hilos / CCA |
| Clase de apantallamiento | Clase A |
| Apantallamiento | 85 dB @ 50 MHz |
| Cubierta exterior | 6,8 mm / LSZH |
| Reacción al fuego (CPR) | Dca s2 d2 a2 |
| Color | Blanco |
| Impedancia característica | 75 Ohm |
| Atenuación @ 470 MHz | 4,6 dB |
| Atenuación @ 862 MHz | 6,1 dB |
| Atenuación @ 950 MHz | 8,7 dB |
| Atenuación @ 1350 MHz | 12,7 dB |
| Atenuación @ 1750 MHz | 17,4 dB |
| Atenuación @ 2150 MHz | 18,7 dB |
| Atenuación @ 3000 MHz | 22,9 dB |
| Atenuación (rango) 5–1000 MHz | 26,2 dB |
| Atenuación (rango) 1000–2400 MHz | 28,9 dB |
| Atenuación (rango) hasta 3000 MHz | 33,3 dB |
| Apantallamiento @ 3000 MHz | 90 dB |
| Embalaje | Bobina de cartón para EK ROLLER |
| Longitud | 100 m |
