Base de toma EK TF DI - Final TV/FM/SAT, 5–2300 MHz, Clase A
La base de toma EK TF DI es un modelo final de alta calidad para sistemas de TV terrestre, radio FM y satélite, diseñada por Ekselans. Ofrece conectores IEC macho (TV/FM) y hembra (SAT) con un rango de trabajo de 5 a 2300 MHz y un alto nivel de apantallamiento Clase A, ideal para instalaciones profesionales.
Su sistema de conexión atornillado garantiza una fijación firme y duradera, permitiendo un contacto óptimo entre el conductor central y la toma. Presenta pérdidas reducidas (1 dB TV / 1.5 dB SAT) y excelente aislamiento entre salidas (16/20 dB). Compatible con cables coaxiales de 5.8 a 8 mm de diámetro. Consulta más detalles en la web oficial de EK o visita nuestra sección bases de toma.
Ventajas de la Base de toma EK TF DI
CARACTERÍSTICAS
- Base final TV/FM/SAT con conectores IEC
- Rango de frecuencia 5–2300 MHz
- Conexión del vivo coaxial por tornillo atornillado
- Pérdidas muy reducidas: 1 dB (TV) / 1.5 dB (SAT)
- Aislamiento entre salidas 16/20 dB (TER/SAT)
- Alto apantallamiento Clase A
- Diseño compacto y resistente a la tracción

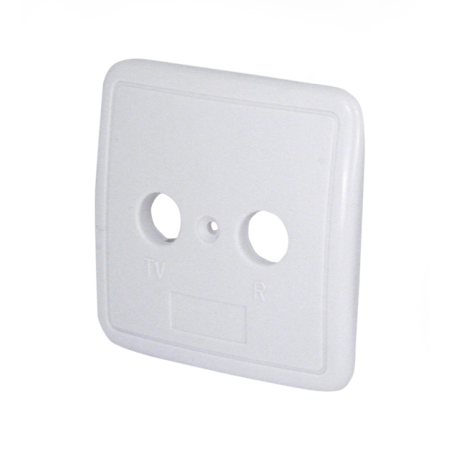

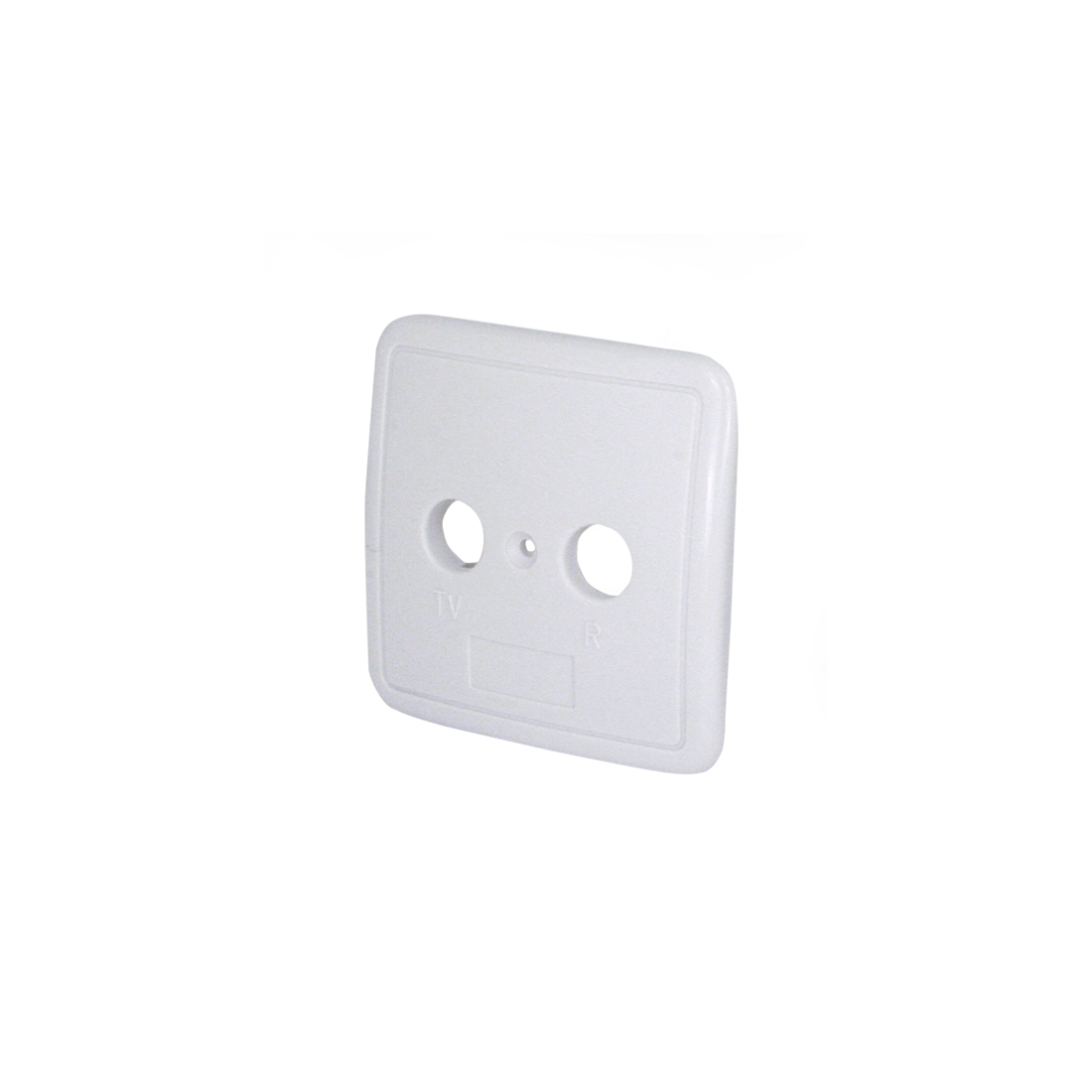

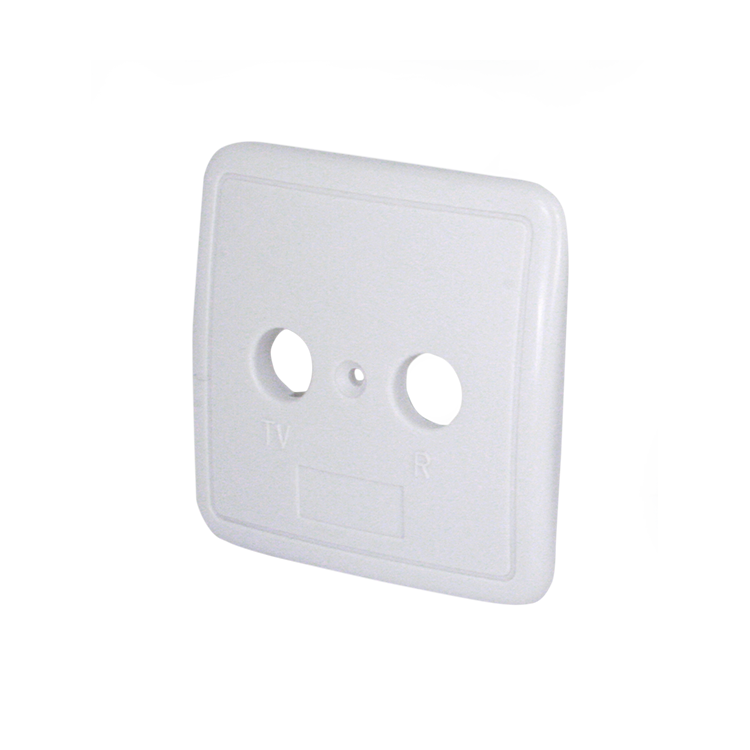

- Compatible con embellecedores de mecanismos eléctricos
- Admite cable coaxial de 5.8–8 mm y vivo 0.8–1.3 mm
- Opcional con garras de fijación
ESPECIFICACIONES TÉCNICAS
| Referencia |
TF DI |
| Marca |
Ekselans |
| Código |
145006 |
| Tipo |
Base de toma final TV/FM/SAT |
| Rango de frecuencia TV |
5 – 862 MHz |
| Rango de frecuencia SAT |
950 – 2300 MHz |
| Pérdidas de derivación (TV) |
1 dB |
| Pérdidas de derivación (SAT) |
1.5 dB |
| Pérdidas de derivación (FM) |
1 dB |
| Aislamiento TV/SAT |
16 / 20 dB (TER / SAT) |
| Impedancia |
75 Ω |
| Conectores |
IEC macho (TV/FM) / IEC hembra (SAT) |
| Apantallamiento |
Clase A |
| Conexión del vivo |
Atornillado |
| Cable compatible |
Ø 5.8 – 8.0 mm / vivo 0.8 – 1.3 mm |
| Embalaje |
10 / 100 unidades |
| Aplicación |
Instalaciones TV/FM/SAT domésticas o colectivas |
