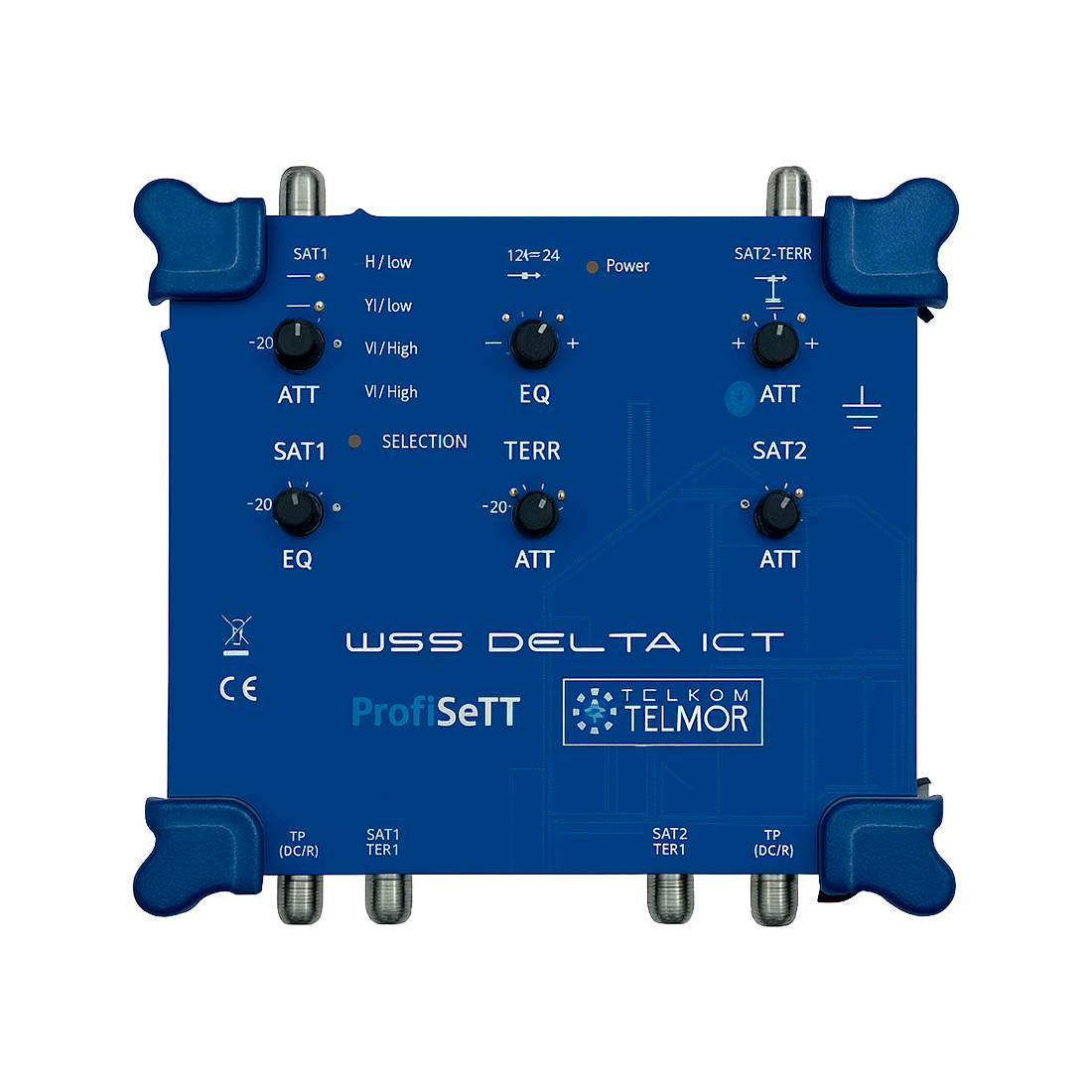

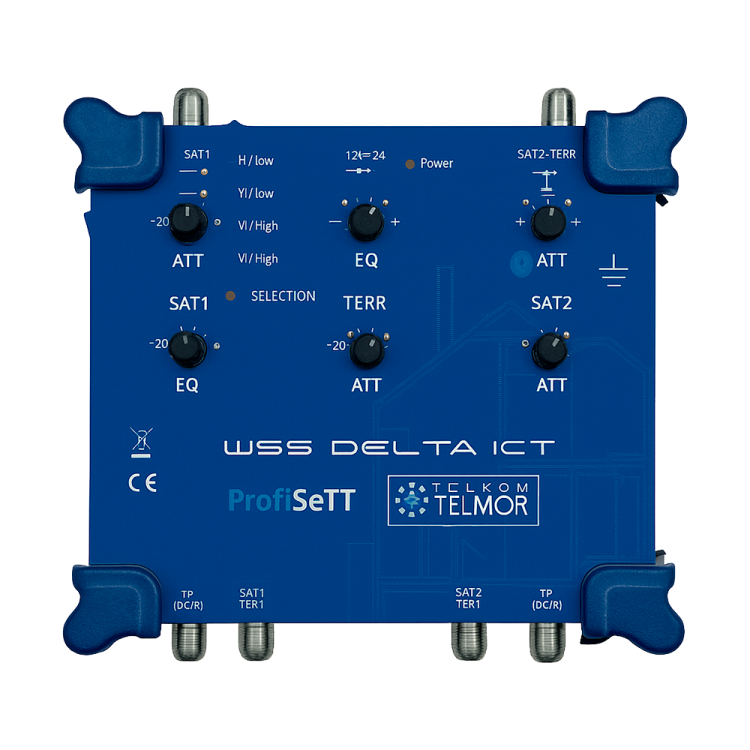

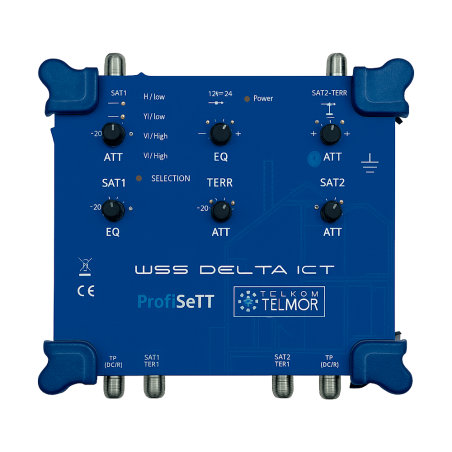

Amplificador de línea Telmor WSS DELTA ICT SAT+TERR
El Amplificador de línea Telmor WSS DELTA ICT es un amplificador profesional para instalaciones colectivas de televisión con distribución mediante dos cables. Dispone de 2 entradas SAT1 y SAT2+TERR que permiten amplificar y ecualizar señales terrestres y satélite de forma independiente.
Incluye especificaciones como 2 salidas SAT1+TERR y SAT2+TERR, ganancia de hasta 40 dB, nivel máximo de salida de 120 dBµV, alimentación seleccionable para LNB y compatibilidad con tono 22 kHz.
Ventajas del Amplificador de línea Telmor WSS DELTA ICT

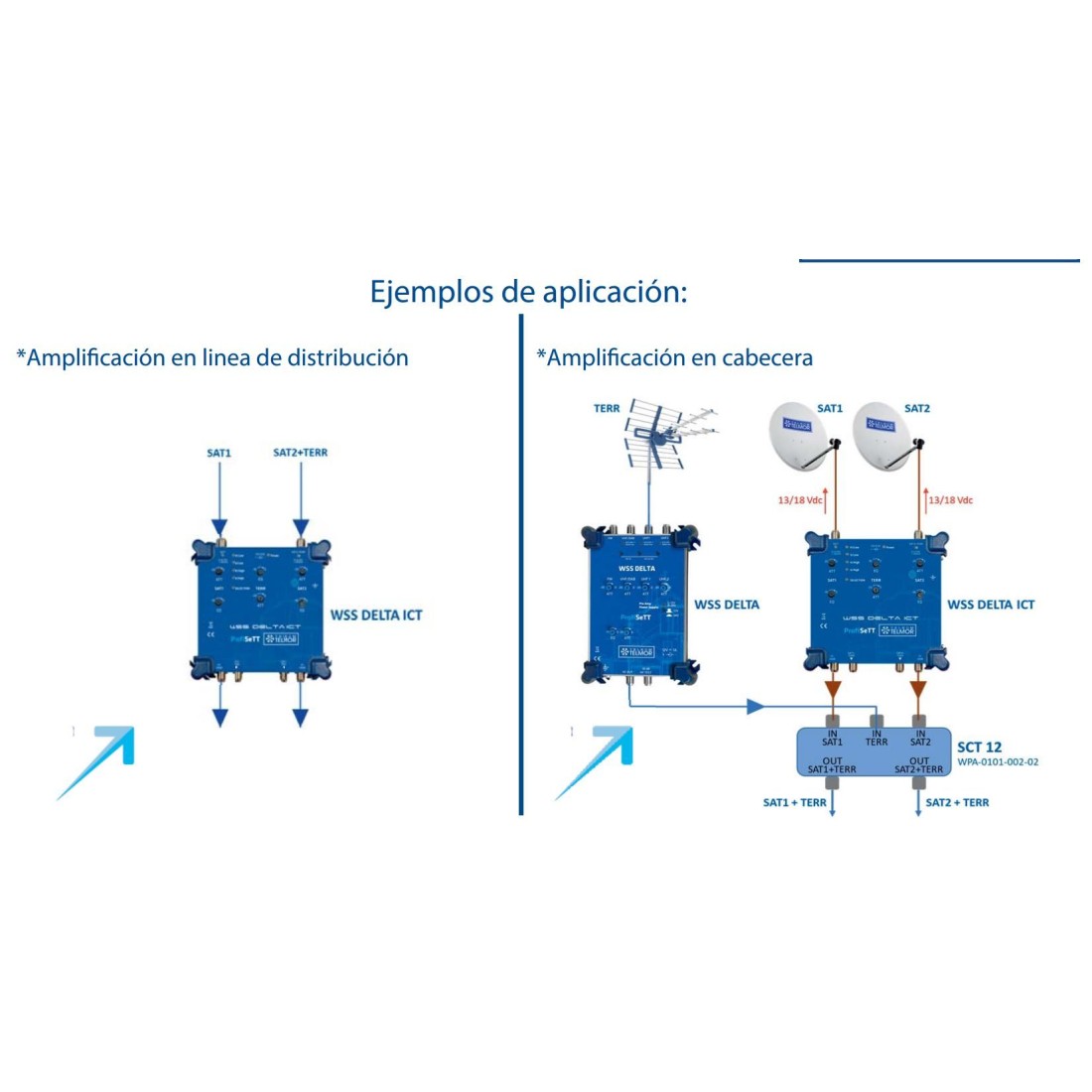

Este amplificador Telmor permite trabajar como amplificador de línea o cabecera gracias a la alimentación integrada para LNB y preamplificadores. Su regulación independiente de nivel y ecualización mejora la distribución de señales SAT y terrestre en instalaciones ICT profesionales.
CARACTERÍSTICAS
- Amplificador de línea SAT+TERR
- 2 entradas SAT1 y SAT2+TERR
- 2 salidas SAT1+TERR y SAT2+TERR
- Ganancia SAT y terrestre de 40 dB
- Nivel máximo de salida 120 dBµV
- Control de alimentación LNB y tono 22 kHz
- Conectores tipo F hembra
ESPECIFICACIONES TÉCNICAS
| Marca |
Telmor |
| Modelo |
WSS DELTA ICT |
| Referencia |
WWZ-0200-031-01 |
| Tipo de producto |
Amplificador de línea SAT+TERR |
| Número de entradas |
2 (SAT1 / SAT2+TERR) |
| Número de salidas |
2 (SAT1+TERR / SAT2+TERR) + 2 TEST (-30 dB) |
| Rango frecuencia terrestre |
47 ~ 694 MHz |
| Rango frecuencia satélite |
950 ~ 2150 MHz |
| Ganancia terrestre |
40 dB |
| Ganancia satélite |
40 dB |
| Control nivel salida terrestre |
0 ~ 20 dB |
| Control nivel salida satélite |
0 ~ 20 dB |
| Ecualización terrestre |
0 ~ 16 dB |
| Ecualización satélite |
0 ~ 12 dB |
| Aislamiento entre entradas |
> 30 dB |
| Pérdidas retorno entradas |
> 10 dB |
| Pérdidas retorno salidas |
> 10 dB |
| Figura de ruido terrestre |
< 5 dB |
| Figura de ruido satélite |
< 8 dB |
| Nivel máximo salida terrestre |
118 dBµV |
| Nivel máximo salida satélite |
120 dBµV |
| Alimentación por entradas |
13 / 18 V - 300 mA |
| Tono 22 kHz |
Sí |
| Fuente alimentación externa |
12 Vdc / 1.8 A |
| Consumo máximo |
22 W |
| Temperatura funcionamiento |
0 °C ~ +50 °C |
| Dimensiones |
160 × 160 × 52 mm |
| Peso |
0.5 kg |
| Conectores |
Tipo F hembra |
| Aplicaciones |
Instalaciones ICT, cabeceras SAT y distribución TV colectiva |
| Contenido del paquete |
Amplificador de línea Telmor WSS DELTA ICT |
