El sistema RF Optical Link ha sido diseñado para permitir que la polaridad de un satélite con FM, DAB y DTT se distribuya en una sola fibra.

La unidad RF Optical Link RX se conecta a la unidad TX cuando envía las señales de satélite, TDT y DAB sobre una polaridad a varias ubicaciones.

ESPECIFICACIONES TÉCNICAS

Optical

Parameter

Min

Max

Notes

Optical Wavelength Tx (nm)

1310

±40nm

Optical Wavelength Rx (nm)

1100

1600

Return loss (dB)

Optical power Tx only (dBm)

SAT, DTT, DAB and FM (Electrical)
RF frequency range DTT DAB FM SAT TOTAL	470-862MHz 174-240MHz 88-108MHz 950-2150MHz 50-2350MHz
Nominal impedance	75Ω
Return loss	9dB
Input power DTT (Tx)	60dBµV	92dBµV	DAB power levels need to be set 14dB below DTT FM power level needs to be same as DTT. DTT +7dB with respect to satellite
Input power SAT (Tx)	60dBµV	85dBµV
Gain variation across band		4dB

DC specification
Input voltage range	12Vto20V
LNB supply voltage	12Vto20V	Fed through RF IN
Current consumption Tx	<200mA	Excluding LNB
Current consumption Rx	<140mA

Connectors (Tx)

Output

Fibre Optic FC/PC

DTT/DAB/FM

Power supply in/out

Connectors (Rx)

RF Out / Ter out

Input

Fibre Optic FC/PC

Power supply

2.1mm Jack

Environmental Specification
Operating temperature	-20 to 55°C
Storage temperature	-20 to 65°C

Optical cabling

Fibre type

Single mode

Standard

GI - approved G657a

Dimensions

Size

85 x 55 x 25 mm

Weight

Laser Classification

Class 1M

Detalles del producto

INVACOM

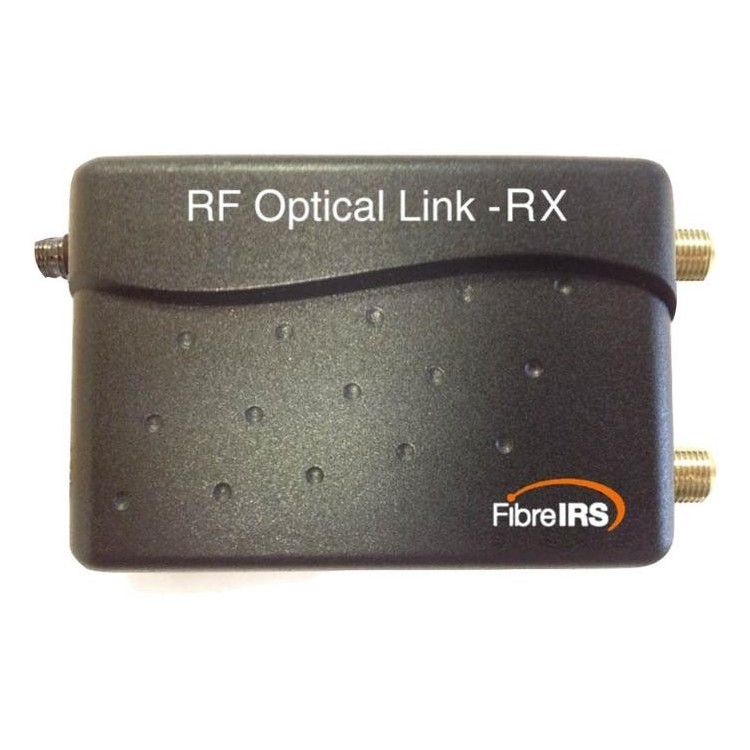

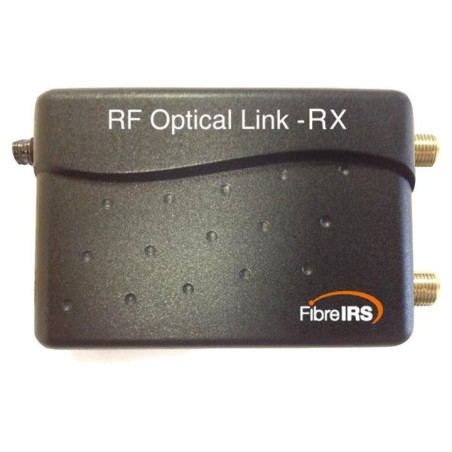

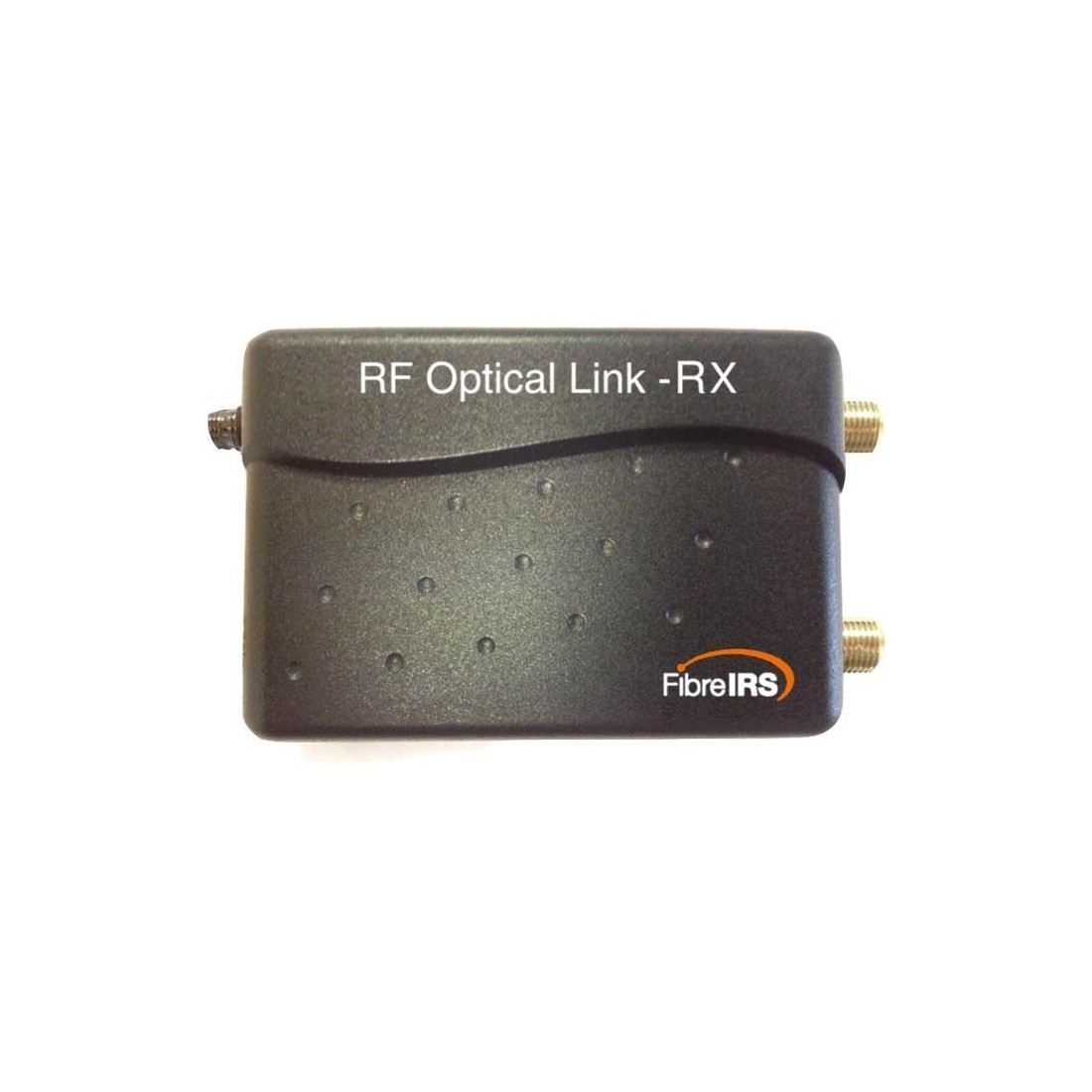

Enlace óptico RF+FI. Receptor (RX)

Name: Enlace óptico RF+FI. Receptor (RX)
Brand: INVACOM
SKU: F813010
Price: 101.22 EUR
Availability: BackOrder

F813010

EAN13: 5029284003244

-25%

134,96 €

101,22 €

122,48 € IVA inc

El sistema RF Optical Link ha sido diseñado para permitir que la polaridad de un satélite con FM, DAB y DTT se distribuya en una sola fibra. Enlace simple sobre fibra - PSU única para varios transmisores - Económico - Alcance de 10 km
