Multiswitch estrella/cascada. 5 entradas. 4 SAT (2 x wideband o 1 x Quatro LNB) + 1 TER. 1x16 DCSS salidas usuario.
Multiswitch estrella/cascada. 5 entradas. 4 SAT (2 x wideband o 1 x Quatro LNB) + 1 TER. 1x16 DCSS salidas usuario.
  • -17,35%
Multiswitch estrella/cascada. 5 entradas. 4 SAT (2 x wideband o 1 x Quatro LNB) + 1 TER. 1x16 DCSS salidas usuario.
Multiswitch estrella/cascada. 5 entradas. 4 SAT (2 x wideband o 1 x Quatro LNB) + 1 TER. 1x16 DCSS salidas usuario.


Multiswitch estrella/cascada. 5 entradas. 4 SAT (2 x wideband o 1 x Quatro LNB) + 1 TER. 1x16 DCSS salidas usuario. 5 salidas troncales. Pérdidas de paso <3dB. Con linea de retorno.

CARACTERÍSTICAS

  • Tamaño compacto
  • Banda terrestre con filtro de retorno pasivo. Compatible con el sistema EKOAX para distribución de internet mediante cable coaxial.
  • Elevado nivel de salida
  • Optimizados para LTE.
  • Alimentación a 12Vdc.
  • Permiten la alimentación de pre-amplificadores mediante ON/OFF switch.
  • Optimización del espacio y facilidad de trabajo.
  • Elevadísimo factor de blindaje.
  • La mecánica permite pasar cables por detrás del equipo
  • 16 usuarios en un cable

ESPECIFICACIONES TÉCNICAS

REFERENCIA MS QCF 515D
Código 090043
LNBs¹


1 x QUATTRO¹
2 x Wideband¹
Salidas Usuario 1 x 16 DCSS
Cascada 5
Rango de
frecuencia		 TER MHz 5 -790
SAT 950 - 2150 (QUATTRO LNB)
300 – 2350 (Wideband LNB)₆
Ganancia de
derivación		 SAT dB +29
Pérdidas de
derivación		 TER 12
Pérdidas de paso SAT dB <3,5
TER <3
Nivel máximo de
entrada		 SAT dBµV 88
Aislamiento Entre entradas
(SAT-SAT)		 dB >25
Entre entradas
(SAT-TER)		 >25
Alimentación
(externa) 		LNB Vdc 12 / 13 - 18 (STB)²
Amplificación TER ON/OFF DC PASS³
Amplificadores línea (AMP) Vdc 12⁴
Consumo fuente
externa		 LNBs mA 300 max.
Amplificador TER 70
Consumo desde STB Multiswitch < 40 / STB Activo⁵
Temperatura de trabajo ºC -20…+60
Dimensiones (An x Al x Fo) mm 120 x 120 x 35

¹ Seleccionable
² 12V con selección en PS 12Vdc usando F.A. externa
13-18V con selección en STB DC
³ Solo desde PS 12Vdc
⁴ En caso de alimentar amplificador de línea, AMP, hacerlo solo desde PS 12Vdc
⁵ Sin alimentar LNB
⁶  LNB WB L.O. 10,40 GHz

EK

Multiswitch estrella/cascada. 5 entradas. 4 SAT (2 x wideband o 1 x Quatro LNB) + 1 TER. 1x16 DCSS salidas usuario.

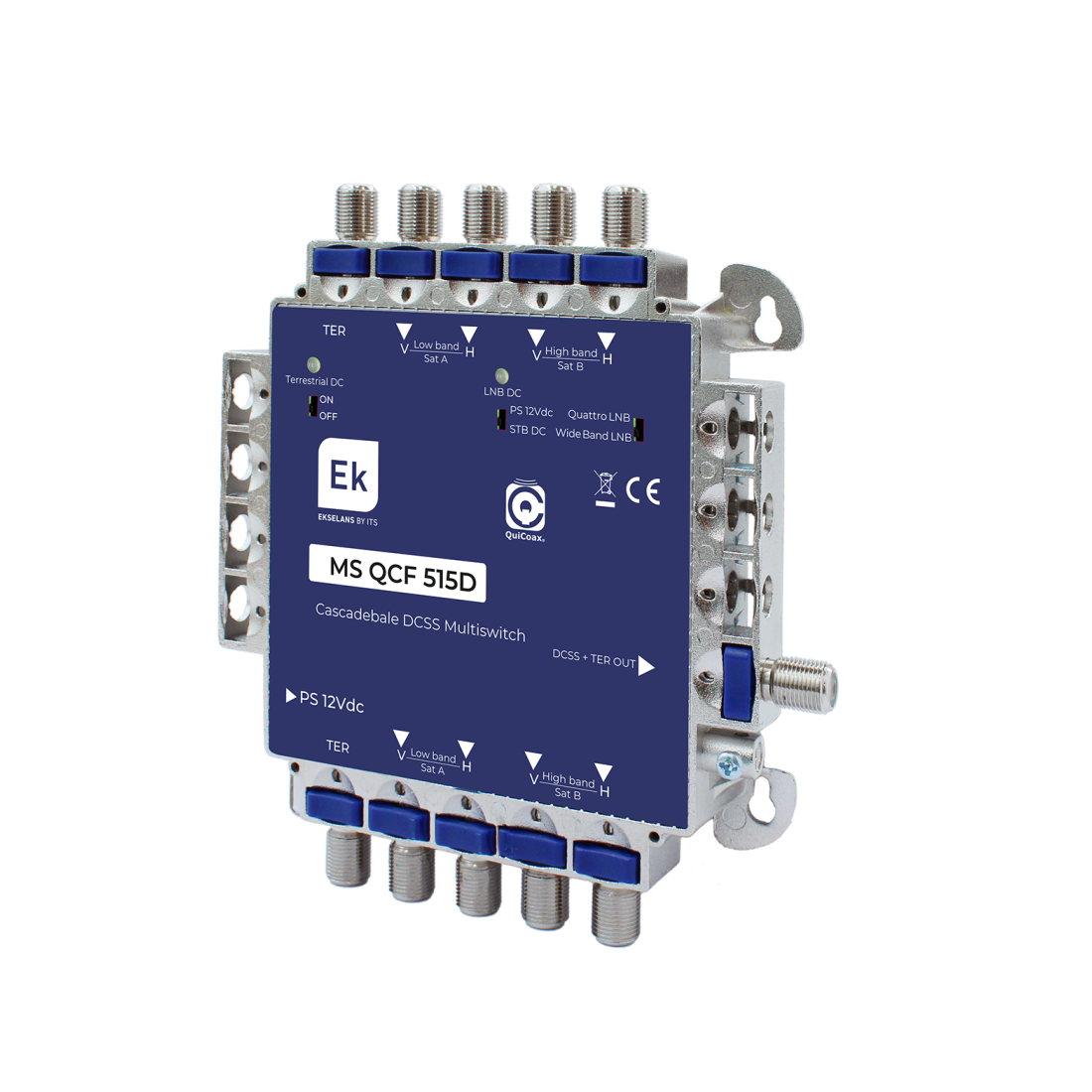

MS QCF 515D
-17,35%
116,00 €
95,87 €
116,01 € IVA inc

5 salidas troncales. Pérdidas de paso <3dB. Con linea de retorno pasivo. Compatible Ekoax. Elevadísimo factor de blindaje. Sistema de conexión QuiCoax + Conector F Necesita la fuente FA1210
