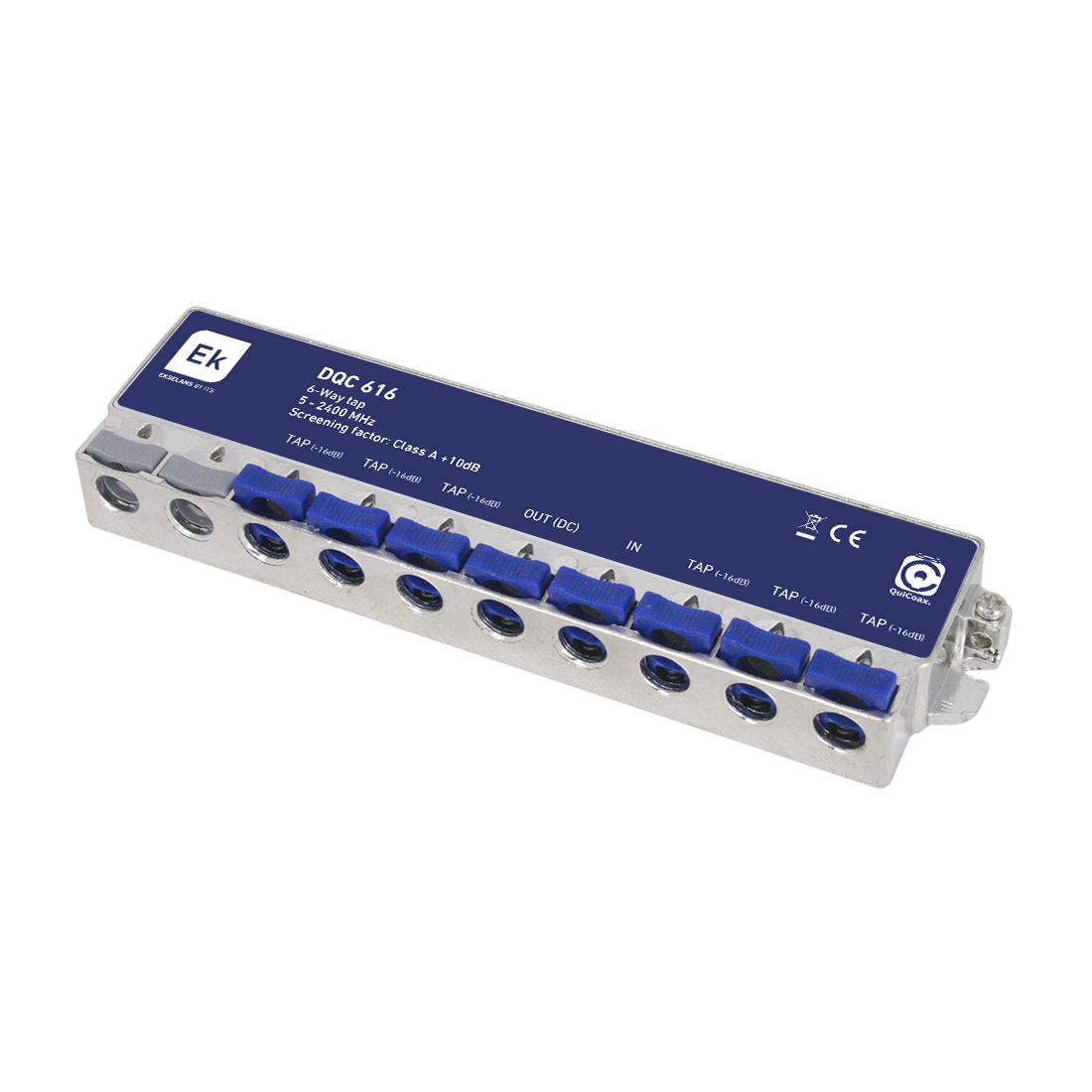

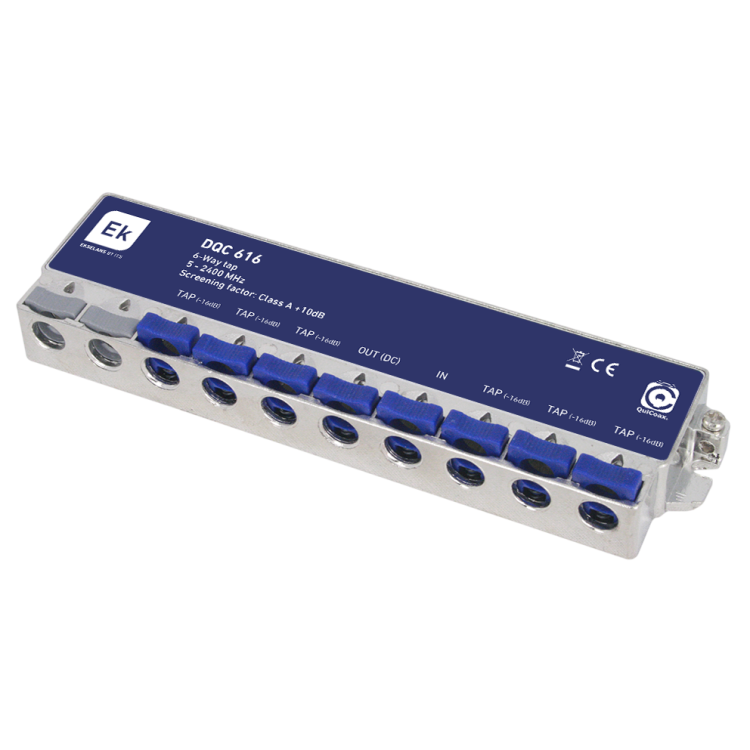

Derivador blindado 6 salidas, 16db, 5-2400Mhz. Sistema de conexión QuiCoax.

-17,35%

Ekselans DQC 616 — Derivador Coaxial Blindado de 6 Salidas

CARACTERÍSTICAS

Marca: EKselands by ITS
Gama: Distribución de señal TV/SAT
Tipo: Derivador / Splitter
Número de salidas: 6
Banda de paso: 5 - 2400 MHz
Atenuación de derivación: 16 dB
Pérdidas de paso: 4.1 dB (47-950 MHz)
Paso de corriente DC: En línea troncal
Blindaje: Clase A
Audio: No aplica (dispositivo para distribución de señal RF)
Alimentación: No requiere alimentación (pasivo)
Conectores: Tipo F
Uso: Distribución de señales de televisión terrestre y satélite a múltiples receptores.

ESPECIFICACIONES TÉCNICAS

	DQC616	DQC620	DQC624
Referencia	DQC616	DQC620	DQC624
Código	142020	142021	142022
PÉRDIDAS
Pérdidas de inserción (IN-OUT) 5-47 MHz	<4 dB	<1.3 dB	<0.5 dB
Pérdidas de inserción (IN-OUT) 47-950 Mhz	<4.1 dB	<1.6 dB	<0.8 dB
Pérdidas de inserción (IN-OUT) 950-2150 MHz	<4.2 dB	<2.5 dB	<1.5 dB
Pérdidas de inserción (IN-OUT) 2150-2400 Mhz	<4.4 dB	<3.1 dB	<2.2 dB
Perdidas de derivación (IN-TAP) 5-47 MHz	16 dB ±1.5 dB	20 dB ±1.5 dB	24 dB ±1.5 dB
Perdidas de derivación (IN-TAP) 47-950 Mhz	16 dB ±1.5 dB	20 dB ±1.5 dB	24 dB ±1.5 dB
Perdidas de derivación (IN-TAP) 950-2150 MHz	16 dB ±1.5 dB	20 dB ±1.5 dB	24 dB ±1.5 dB
Perdidas de derivación (IN-TAP) 2150-2400 Mhz	16 dB ±1.5 dB	20 dB ±1.5 dB	24 dB ±1.5 dB
AISLAMIENTO
Aislamiento (TAP-TAP) 5-47 MHz	>25 dB	>25 dB	>25 dB
Aislamiento (TAP-TAP) 47-950 MHz	>22 dB	>23 dB	>25 dB
Aislamiento (TAP-TAP) 950-2150 MHz	>20 dB	>23 dB	>25 dB
Aislamiento (TAP-TAP) 2150-2400 MHz	>20 dB	>25 dB	>28 dB
Aislamiento (TAP-OUT) 5-47 MHz	>23 dB	>35 dB	>35 dB
Aislamiento (TAP-OUT) 47-950 MHz	>23 dB	>30 dB	>30 dB
Aislamiento (TAP-OUT) 950-2150 MHz	>24 dB	>24 dB	>30 dB
Aislamiento (TAP-OUT) 2150-2400 MHz	>25 dB	>24 dB	>28 dB
PÉRDIDAS DE RETORNO
Pérdidas de retorno 5-47 MHz	>15 dB	>15 dB	>15 dB
Pérdidas de retorno 47-950 MHz	>15 dB	>15 dB	>15 dB
Pérdidas de retorno 950-2150 MHz	>15 dB	>15 dB	>15 dB
Pérdidas de retorno 2150-2400 MHz	>12 dB	>12 dB	>12 dB
OPERACIONAL
Impedancia	75 Ω
Aplicación	SAT, MATV 2.4Ghz +DC
Eficiencia de detección	EN50083-2 Class A +10dB
Paso de corriente DC	Yes (max. 500mA)
Entorno	Indoor
CONEXIÓN DEL CABLE
Numero de entradas	1
Número de salidas	1
Número de derivaciones	6
Tipo de conexión	QuiCoax
MECÁNICA
Profundidad del producto	16 mm
Altura del producto	38 mm
Ancho del producto	103 mm
Embalaje QTY	1
Peso neto	0,114kg
