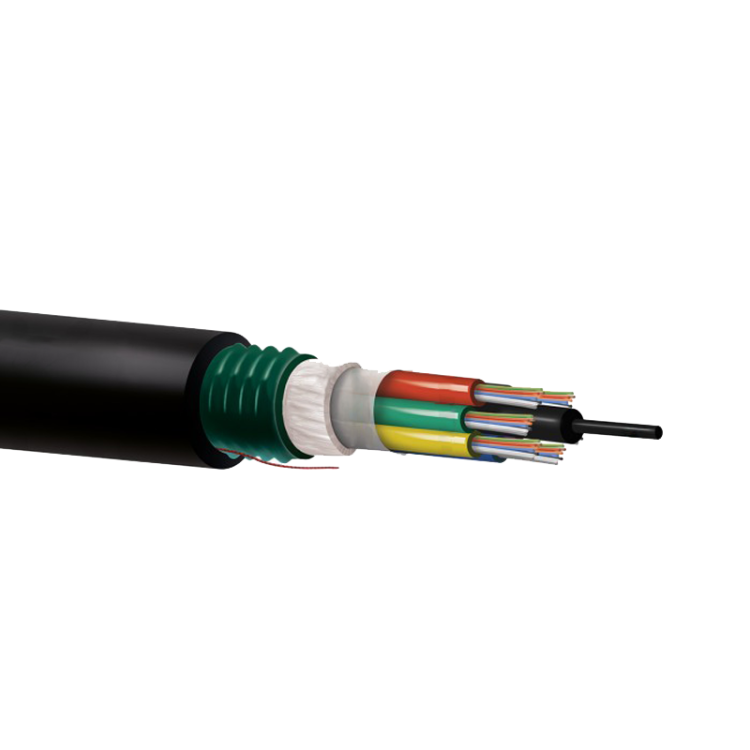

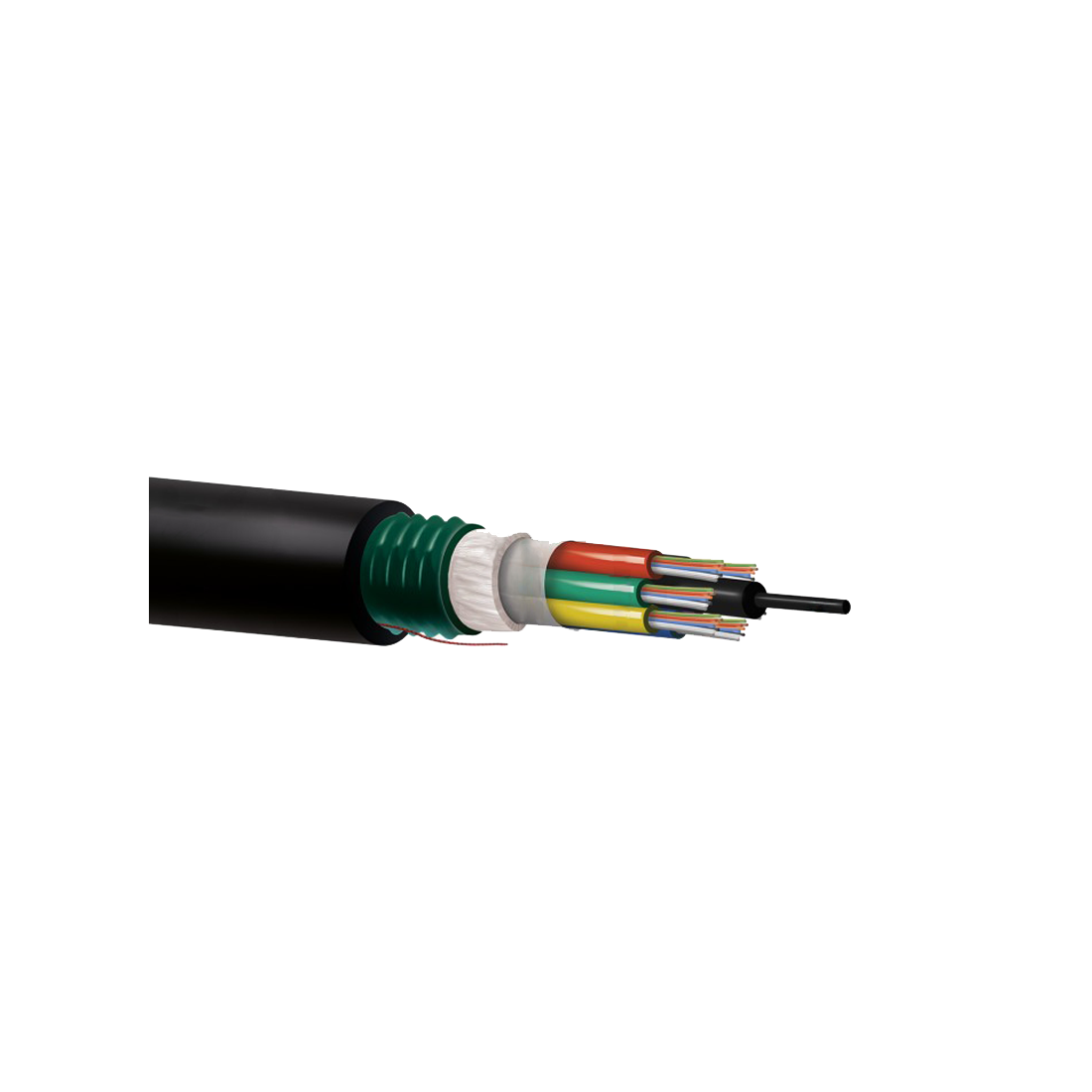

Refuerzo central

Material

Varilla de fibra de vidrio

Bloqueante de agua

Material

Hiladura de fibra

Subconductos

Material

PBT

Bloqueante paso de agua

Gel hidrófugo

Cinta bloqueante de agua

Material

Poliéster

Fibra de vidrio bloqueante de agua

Material

Fibra de vidrio

Elemento anti-roedores

Material

Cinta de acero corrugado

Hilo de rasgado

Material

Hilo de poliéster

Cubierta

Material

LLDPE

Color

Negro

Ensayo

Valor especificado

Método

Diámetro de campos de modo

1310nm

μm

9,2 ± 0,4

IEC60793-1-45

Diámetro del cladding o revestimiento

μm

125 ± 1

IEC60793-1-20

Error de concentridad del cladding o revestimiento

μm

≤ 0.6

IEC60793-1-20

No circularidad del cladding

%

≤ 1

IEC60793-1-20

Longitud de onda de corte para cable

nm

λcc ≤ 1260

EC60793-1-44

Longitud de onda de corte para fibra

nm

λcc 1180 ≈ 1330

EC60793-1-44

Diámetro sobre protección primaria

No incluye capa de color

μm

245 ± 10

IEC60793-1-21

Incluye capa de color

μm

250 ± 15

IEC60793-1-21

Error de concentridad de la protección primaria

μm

≤ 12.5

IEC60793-1-21

Radio de curvatura de la fibra

m

≥4

IEC 60793-1-34

Ensayo

Valor especificado

Método

Atenuación

1310nm

dB/km

≤ 0,36

IEC60793-1-40

1550nm

dB/km

≤ 0,22

IEC60793-1-40

Pérdida de flexión

100 vueltas x radio 60mm @ 1550nm

dB

≤ 0.1

IEC60793-1-47

Dispersión
cromática

Entre 1288 ≈ 1339

nm/km

≤ 3.5

IEC 60793-1-42

1550nm

nm/km

≤ 18

IEC 60793-1-42

Espectrómetro de dispersión de onda

nm

1300 ≈ 1324

IEC 60793-1-42

Pendiente de dispersión nula

ps/nm²xkm

≤ 0.092

IEC 60793-1-48

Ensayo

Valor especificado

Criterio de aceptación

Método

Tracción

Dinámica instalación Tiempo 5 minutos

N

1500

Variación: ≤ 0,10dB@1550nm

(después del ensayo) Medida fibra ≤ 0,60% Cubierta no dañada

IEC60794-1-2 E1

Estática

Tiempo: 5 minutos

N

600

Variación: ≤ 0,10dB@1550nm

(durante el ensayo) Medida fibra ≤ 0,20% Cubierta no dañada

IEC60794-1-2 E1

Resistencia al aplastamiento

Dinámico

Tiempo: 5 minutos

N/10cm

1000

Variación: ≤ 0,10dB@1550nm

(durante el ensayo)

Cubierta no dañada

IEC60794-1-2 E3

Estático
Puntos de impacto: 3 Tiempo por punto: 2

gr/1m

300

Variación: ≤ 0,10dB@1550nm

(durante el ensayo)

Cubierta no dañada

IEC60794-1-2 E4

Radio curvatura mínimo

20 x Ø

Ratio de flexión: 2 seg/ciclo Nº de ciclos: 25

N

150

Sin rotura de fibra Cubierta no dañada

IEC60794-1-2 E6

Penetración de agua

Tiempo: 24 hr

m

3

Sin goteo a través del núcleo del cable

IEC60794-1-22-F5

Ensayo de torsión

±180 º

≤ 60 seg/ciclo

5 ciclos

N/1m

150

Variación: ≤ 0,10dB@1550nm

(durante el ensayo)

Cubierta no dañada

IEC60794-1-2-E7

Rango temperatura

Instalación

o C

-20 ~ 60

Variación: ≤ 0,15dB/km@1550nm

(durante el ensayo)

Variación: ≤ 0,05dB/km@1550nm

(durante el ensayo)

Cubierta no dañada

IEC60794-1-22-F1

Operación

o C

-40 ~ 70

Almacenamiento

o C
