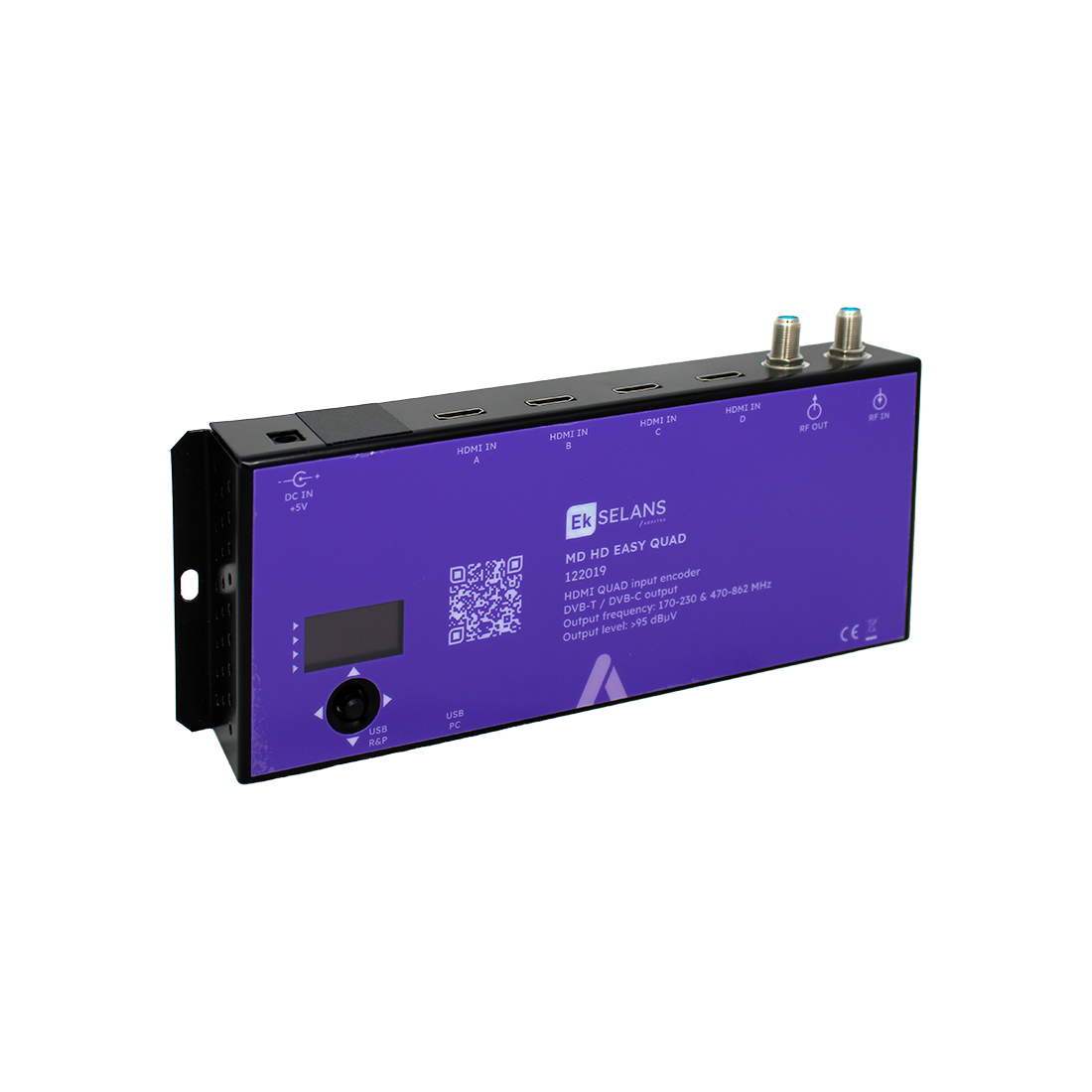

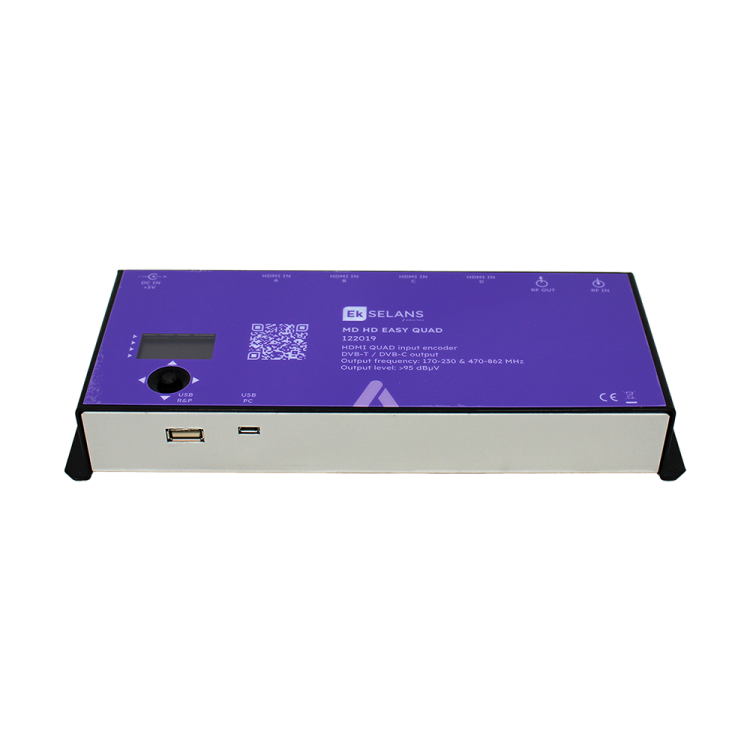

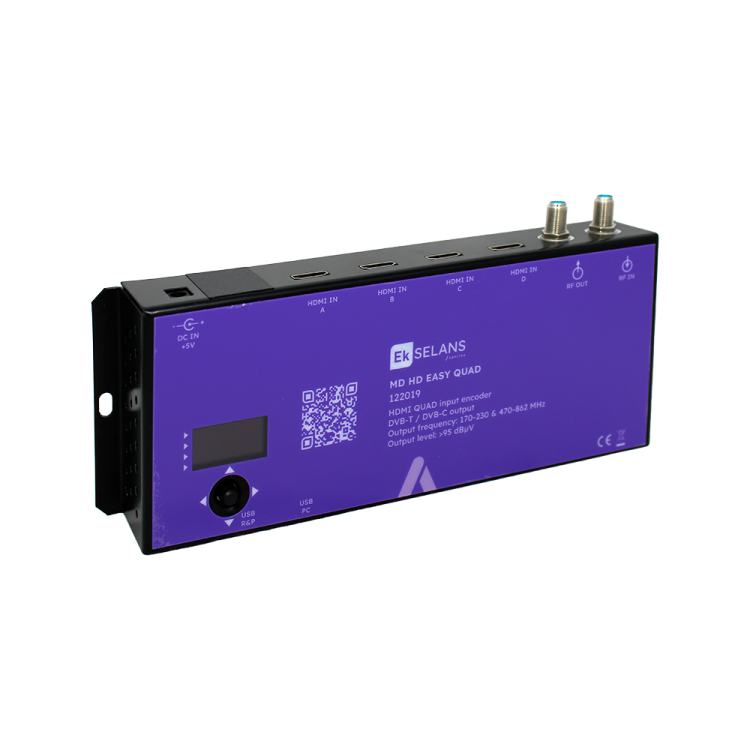

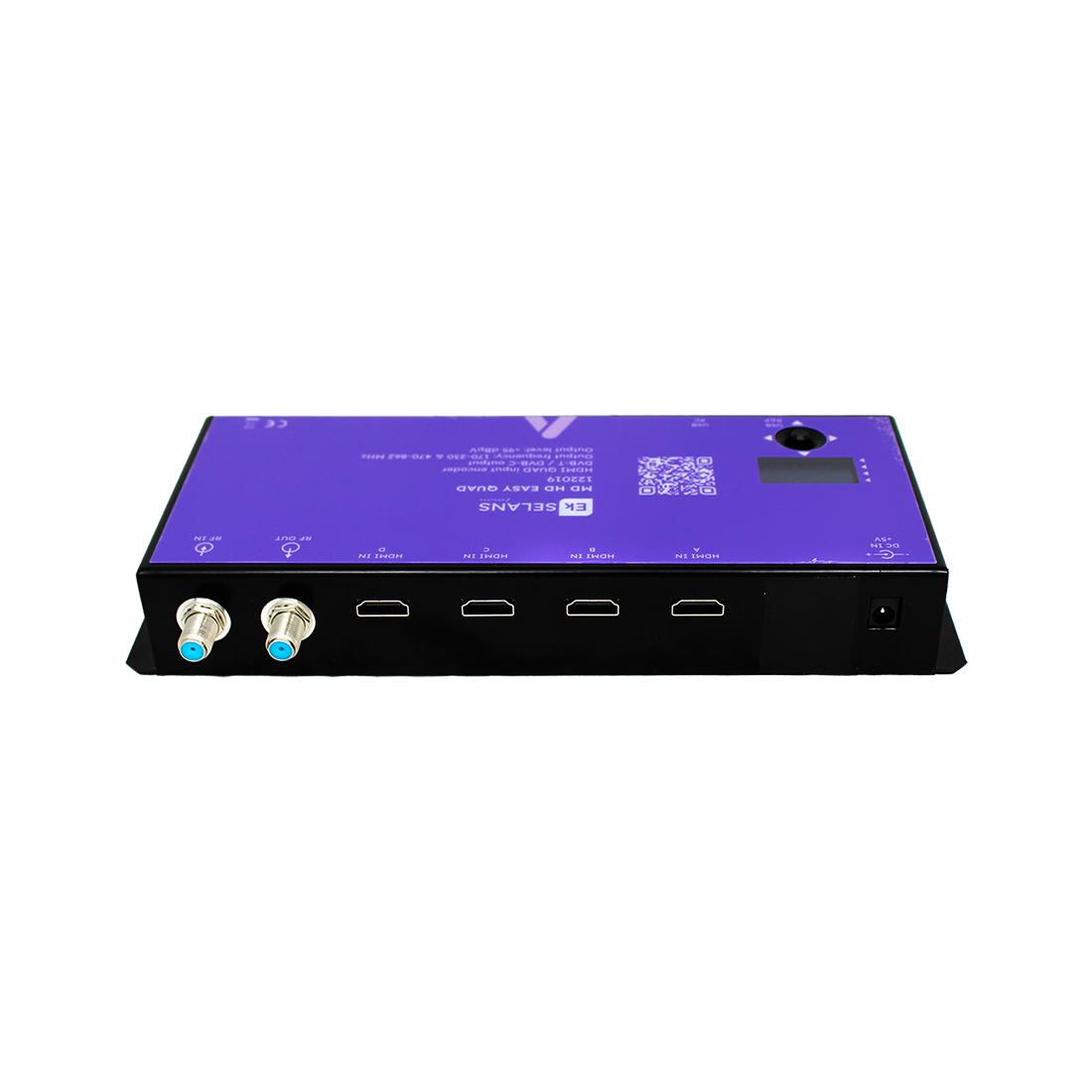

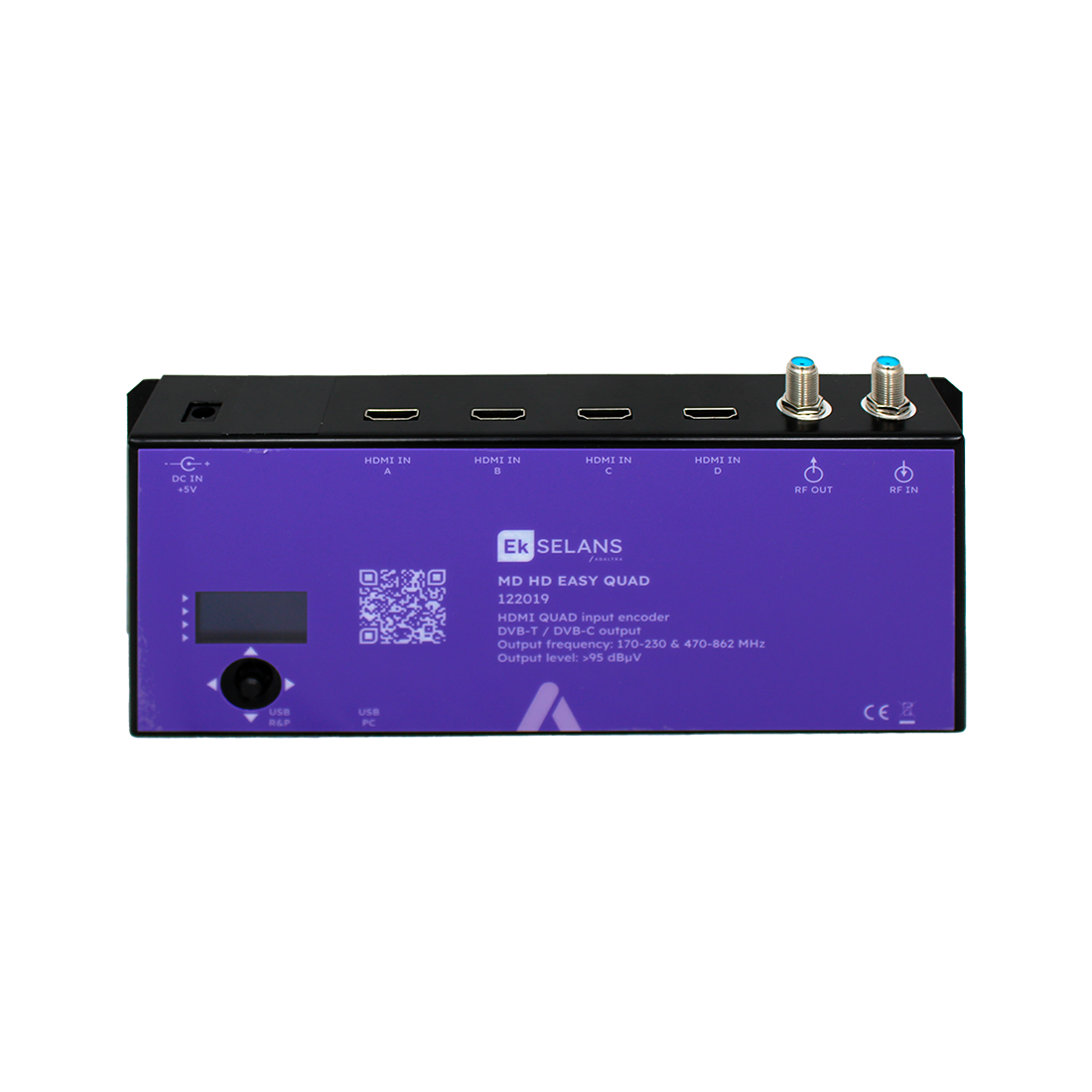

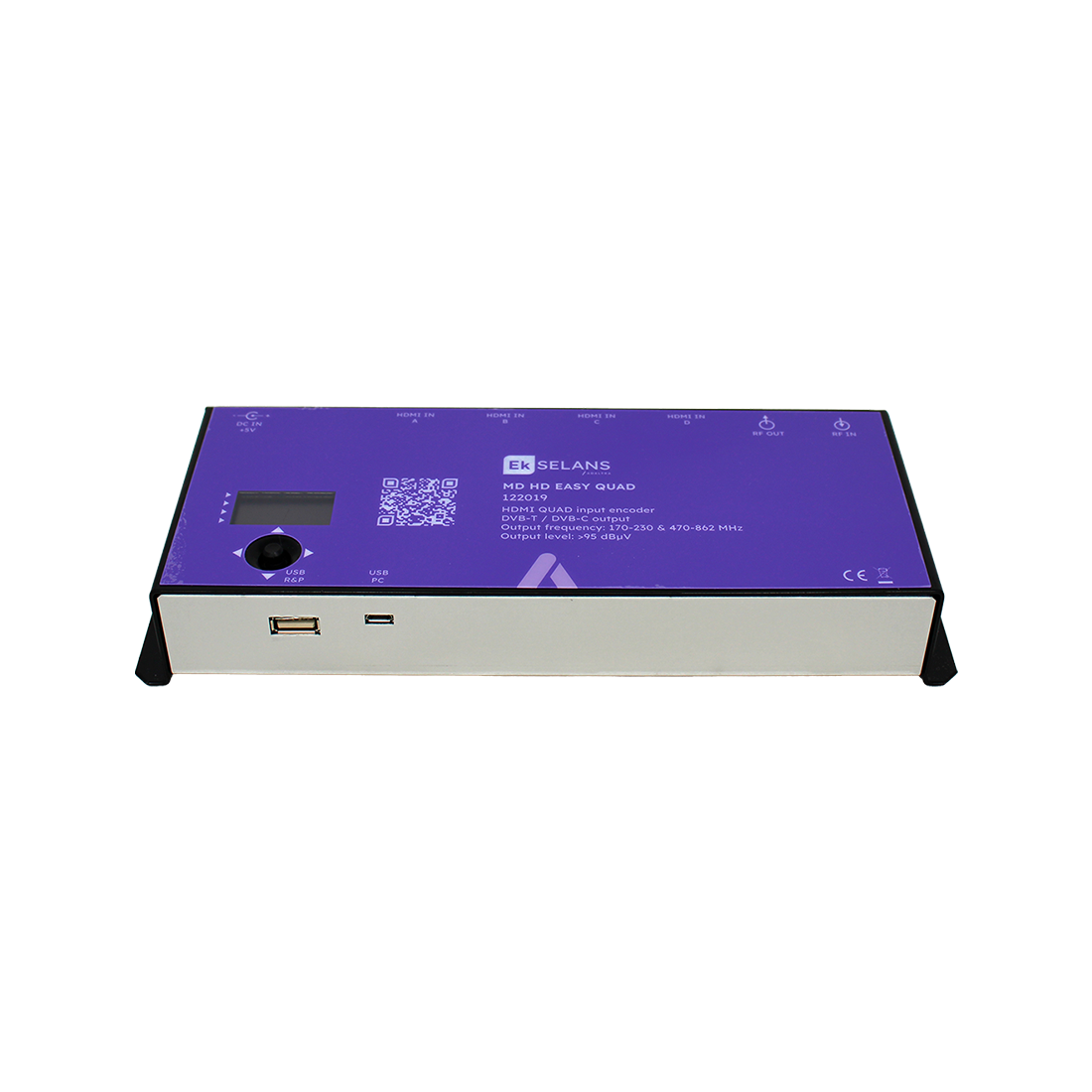

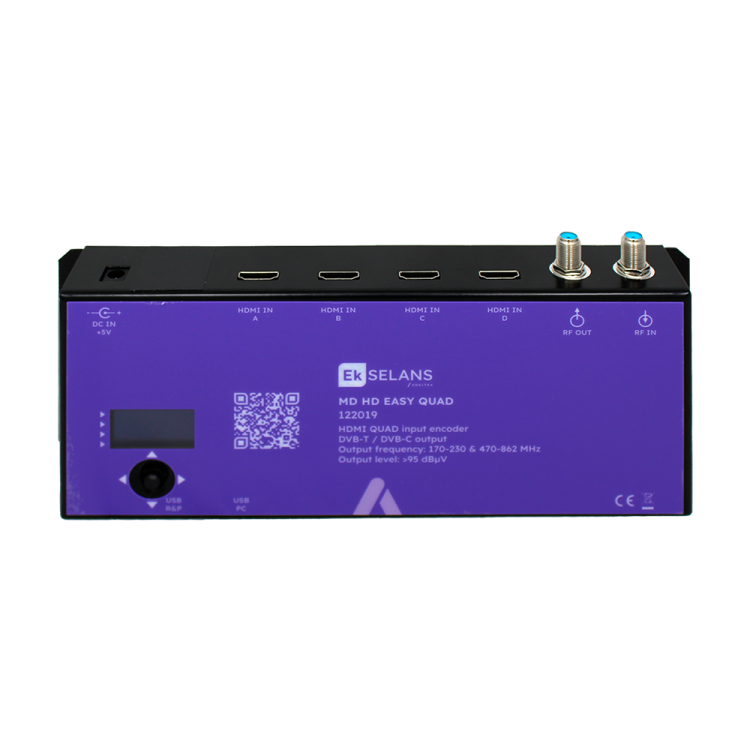

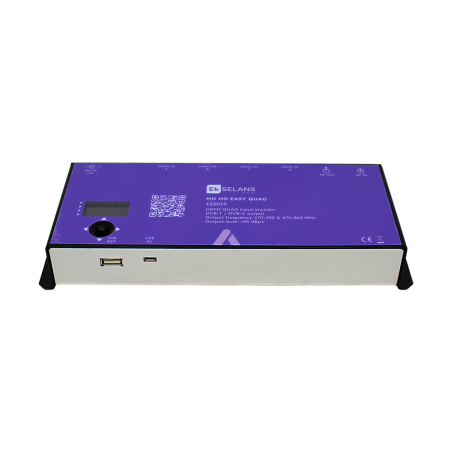

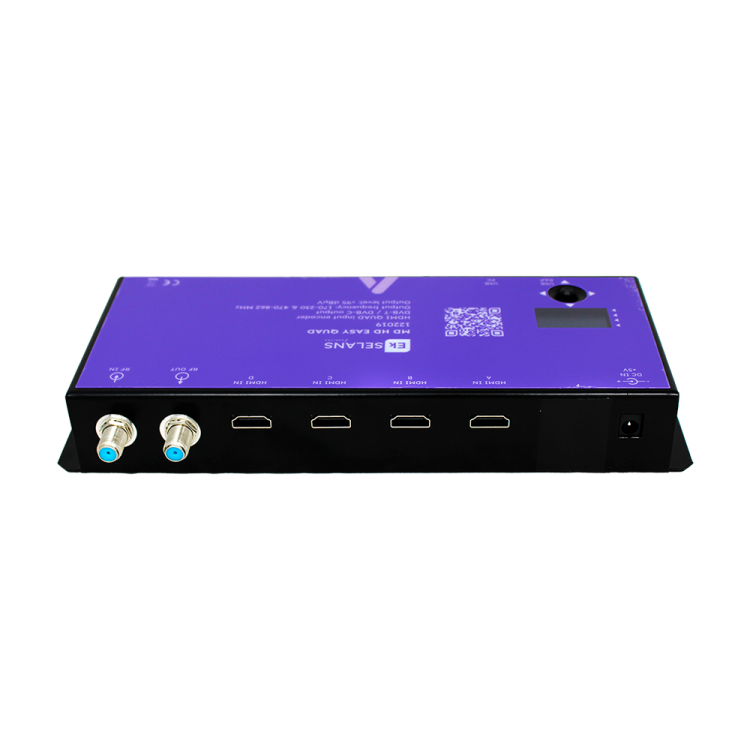

Modulador digital EK MD HD EASY QUAD COFDM/QAM con 4 HDMI y 2 MUX
El modulador digital COFDM/QAM EK MD HD EASY QUAD integra 4 entradas HDMI 1.4 con codificación MPEG4 H.264 hasta 1080p y genera 2 MUX digitales independientes configurables en una única salida RF. Dispone de USB A 3.0 para grabación/reproducción de archivos .ts y Micro USB para programación desde PC.
Permite configuración DVB (PAT/PMT/SDT/NIT) y parámetros como nombre de canal/red, SID, LCN, TSID, ONID, NID, versiones y PIDs de vídeo/audio. Incorpora entrada de mezcla RF y control local mediante joystick físico y display OLED, además de programación avanzada mediante el software MDFDSoft.
Ventajas del modulador - MD HD EASY QUAD
Solución compacta para distribuir hasta cuatro fuentes HDMI en RF digital, con modulación COFDM o QAM y posibilidad de crear dos multiplex independientes en una sola salida. La conectividad USB facilita tanto la reproducción/grabación de transporte TS como la parametrización profesional desde PC.
CARACTERÍSTICAS
- 4 entradas HDMI 1.4 independientes
- Resoluciones soportadas: 480p, 576p, 720p, 1080i, 1080p
- Codificación de vídeo MPEG4 H.264 (bitrate 1000–15000 Kbps)
- Audio AAC-LC y MPEG1-L2 (128–384 Kbps; 32/44.1/48 kHz)
- Salida RF con 2 MUX configurables de forma independiente
- USB 3.0 grabador/reproductor para archivos .ts y Micro USB para programación por PC
- Control local mediante joystick y display OLED
ESPECIFICACIONES TÉCNICAS
| Marca | EK |
| Modelo / Referencia | MD HD EASY QUAD |
| Código | 122019 |
| Tipo de equipo | Modulador-encoder digital COFDM/QAM |
| Entradas de vídeo | 4 x HDMI 1.4 |
| Resoluciones de vídeo | 480p, 576p, 720p, 1080i, 1080p |
| Compresión de vídeo | MPEG4 H.264 |
| Bitrate de vídeo | 1000 a 15000 Kbps |
| Compresión de audio | AAC-LC, MPEG1-L2 |
| Bitrate de audio | 128, 192, 256, 320, 384 Kbps |
| Frecuencia de muestreo (HDMI) | 32 kHz, 44.1 kHz, 48 kHz |
| Número de salidas | 1 (2 MUX configurables de forma independiente) |
| Entrada de mezcla RF | 5–862 MHz |
| Loop RF | -4 dB |
| Nivel de salida RF | >95 dBV |
| Modulación | COFDM / QAM |
| Procesado DVB (COFDM) | PAT, PMT, SDT, NIT |
| Configuración DVB (COFDM) | Channel/network name, SID, LCN, TSID, ONID, NID, versions, PMT PID, Video PID, Audio PID |
| Frecuencia de salida (COFDM) | 170–230 MHz y 470–862 MHz |
| Canales de salida (COFDM) | 5..12 y 21..69 |
| Atenuación (COFDM) | 0...15 dB |
| MER (COFDM) | 34 dB |
| Ancho de banda (COFDM) | 6, 7, 8 MHz |
| Constelación (COFDM) | QPSK, 16QAM, 64QAM |
| Modo (COFDM) | 2K |
| FEC (COFDM) | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Intervalo de guarda (COFDM) | 1/4, 1/8, 1/16, 1/32 |
| Selección por país (COFDM) | EACEM, ITC, NORDIG |
| LCN | Compatible (configurable) |
| Procesado DVB (QAM) | PAT, PMT, SDT, NIT |
| Configuración DVB (QAM) | Channel/network name, SID, LCN, TSID, ONID, NID, versions, PMT PID, Video PID, Audio PID |
| Frecuencia de salida (QAM) | 47–862 MHz |
| Canales de salida (QAM) | 5..12 y 21..69 |
| Atenuación (QAM) | 0...15 dB |
| MER (QAM) | >39 dB |
| Constelación (QAM) | QAM 16, 32, 64, 128, 256 |
| Symbol rate (QAM) | 2000–7000 kbps |
| USB (grabación/reproducción) | USB A 3.0 (archivos .ts) |
| USB (programación) | Micro USB (programación a través de PC) |
| Software de programación | MDFDSoft |
| Interfaz local | Joystick físico y display OLED integrado |

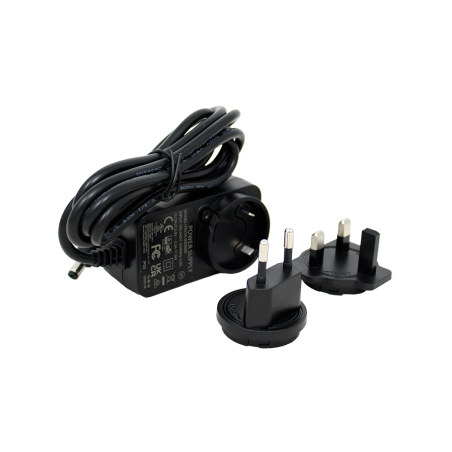

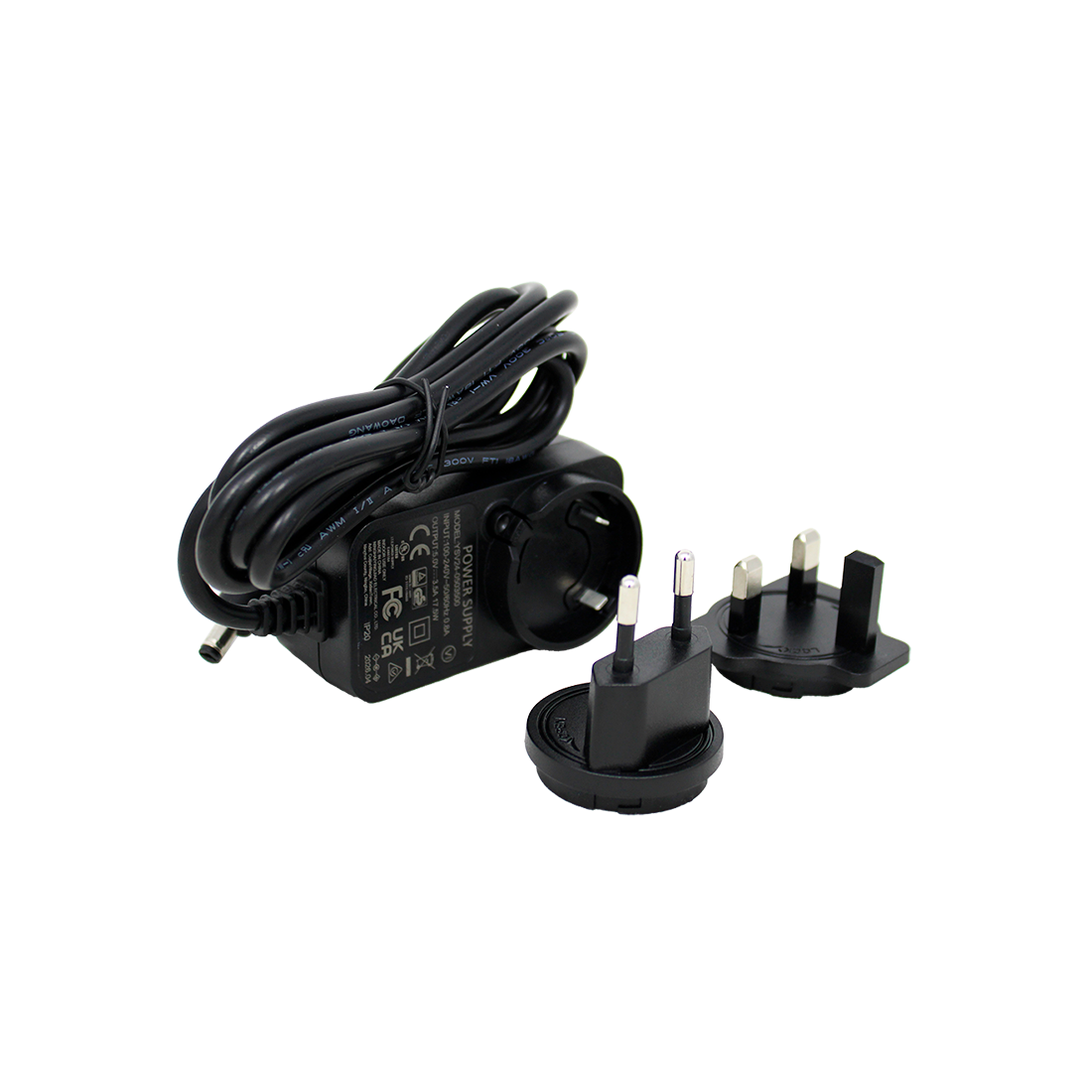

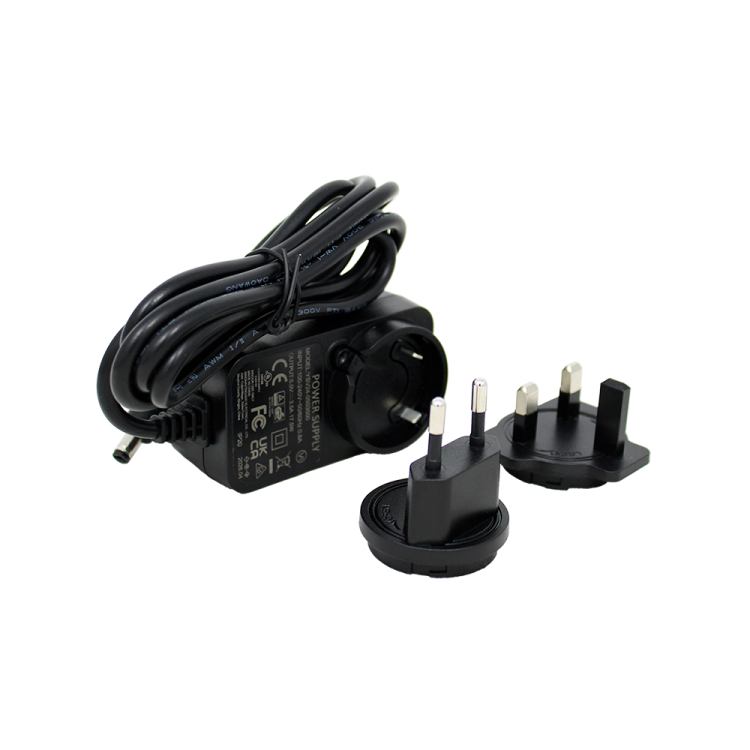

| Alimentación | 5 Vdc (alimentador externo incluido) |
| Conector de alimentación DC | 2,1 / 5,5 mm |
| Consumo | <17,5 W |
| Temperatura de trabajo | 0°C a +45°C |
| Dimensiones (An x Al x Pr) | 250 x 110 x 45 mm |
| Peso | 0,7 kg |
