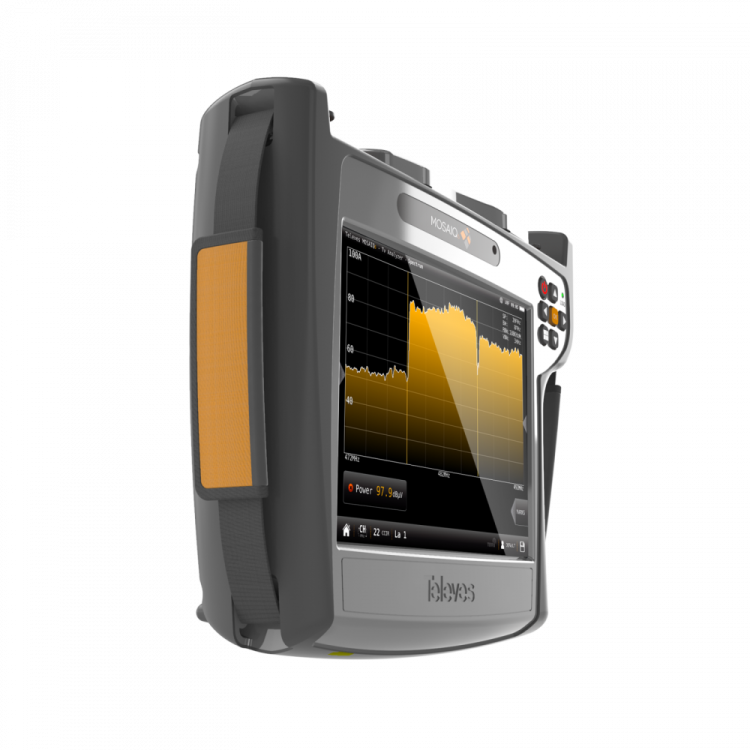

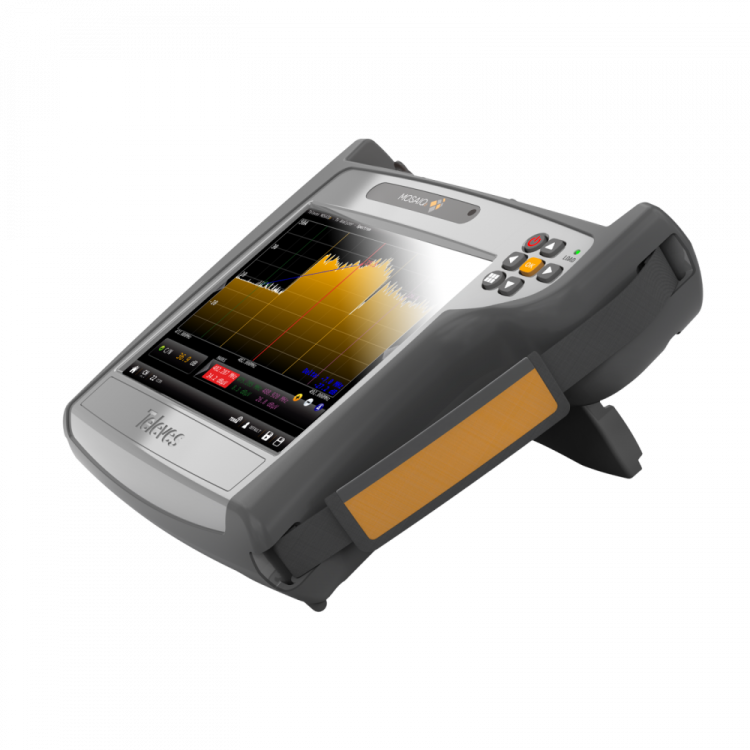

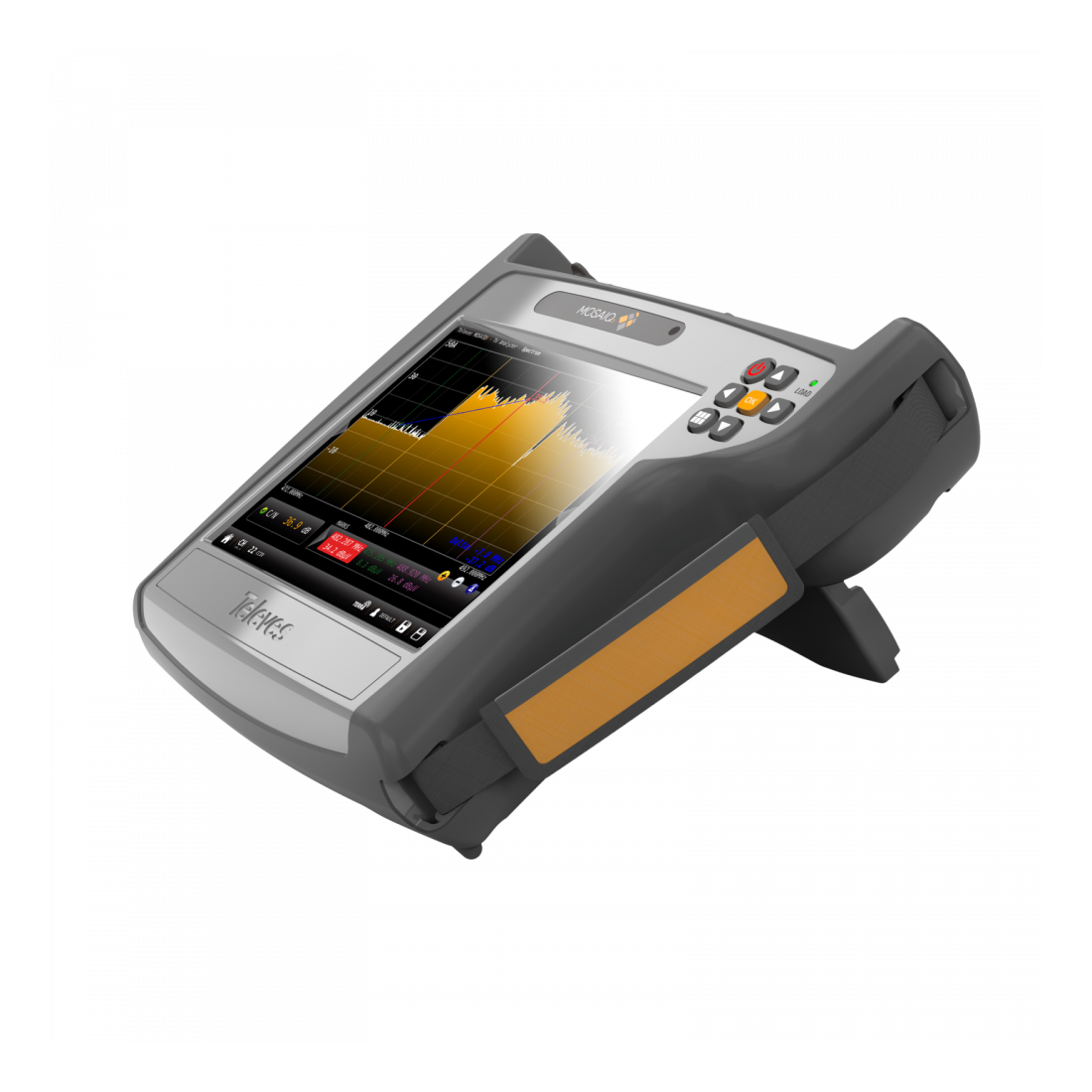

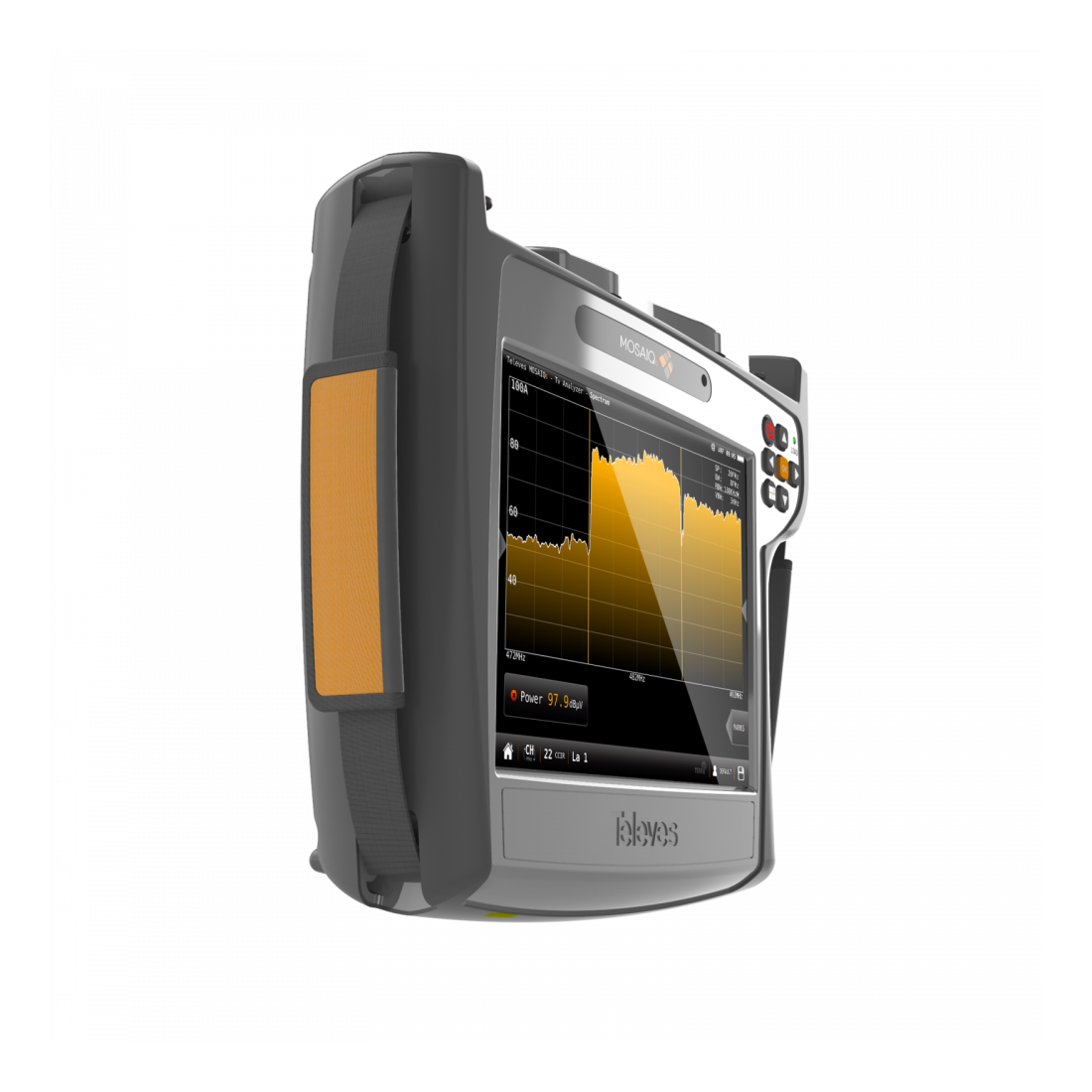

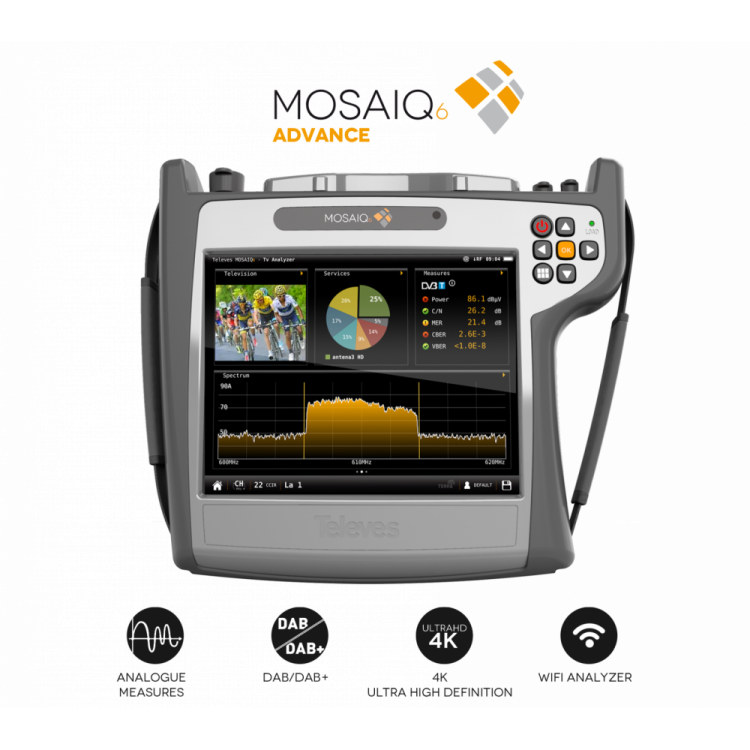

Medidor de campo DVB-S2/T2/C, F.O. (Válido carnet F) 4K



Favoritos

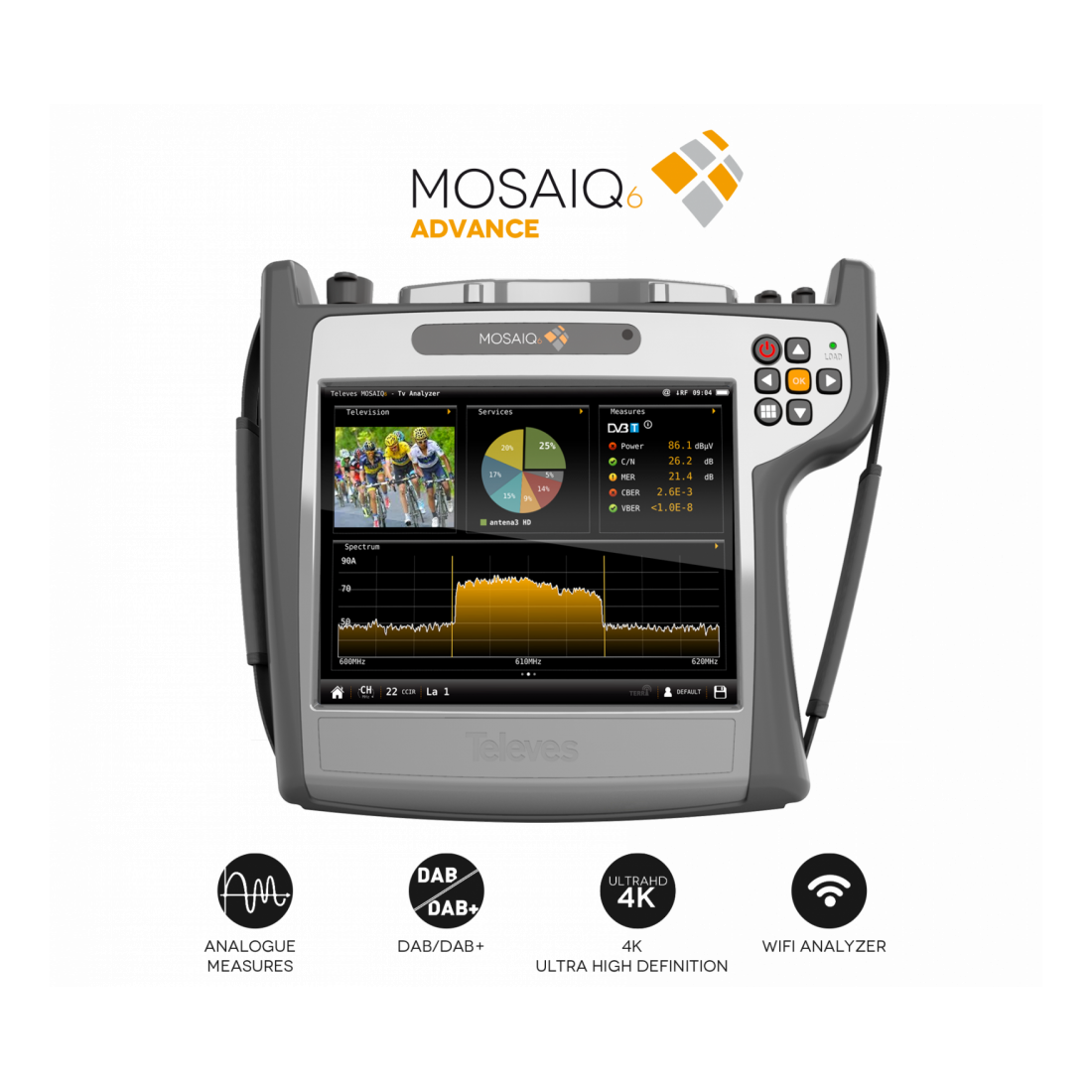

MOSAIQ6 ADVANCE FULL

TELEVES

Producto disponible bajo pedido.
de 2-5 días

-10% 6 837,30 € IVA no inc.
8 273,14 € IVA inc.

* SUJETO A DISPONIBILIDAD DEL FABRICANTE: de 2-5 días

Más información de Medidor de campo DVB-S2/T2/C, F.O. (Válido carnet F) 4K


Destaca por
  • El único medidor de campo profesional con pantalla táctil de control gestual
  • Función MOSAICO: permite configurar hasta 6 widgets en la pantalla de 8” de alta resolución
  • Procesado digital en tiempo real gracias a un analizador de espectro ultra-rápido

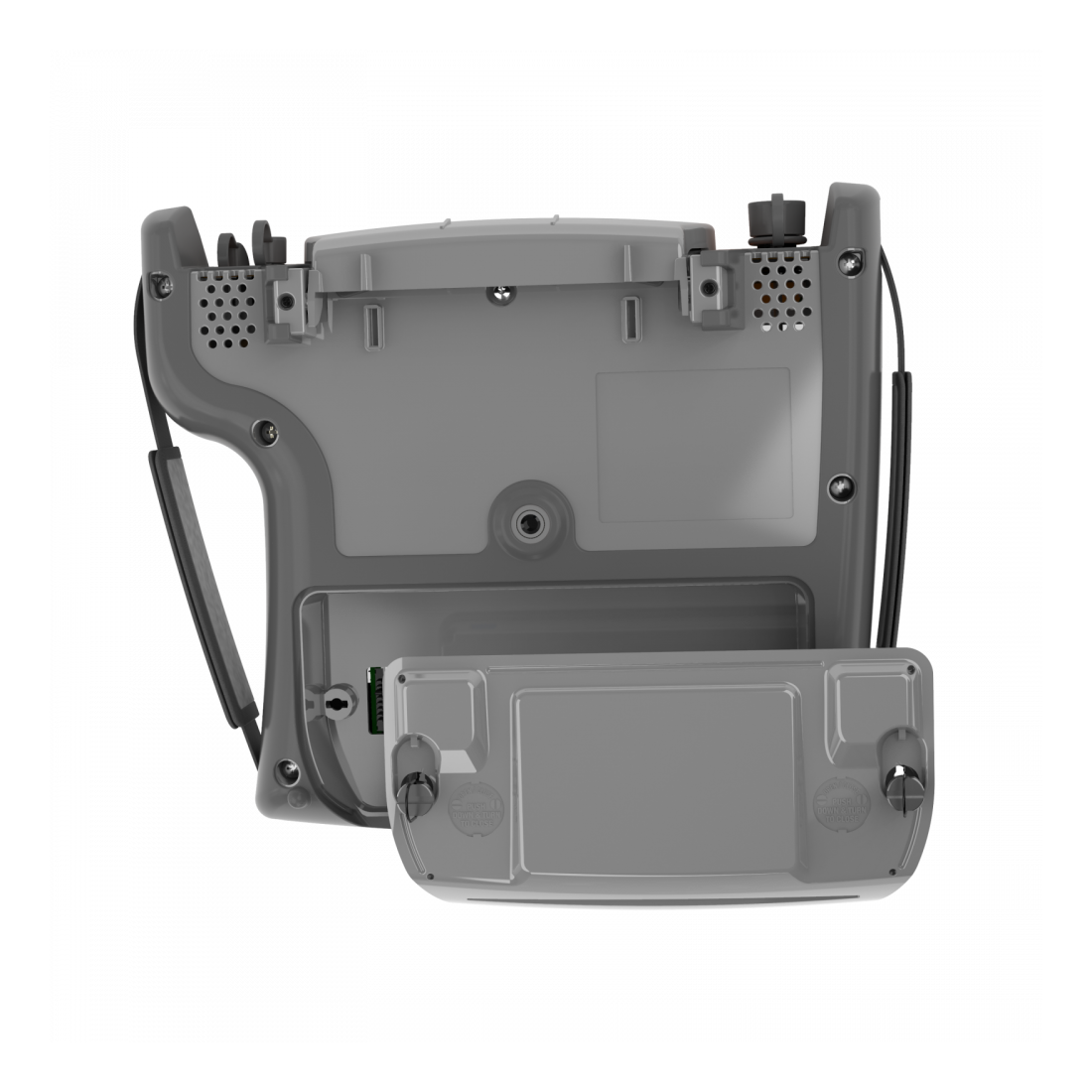

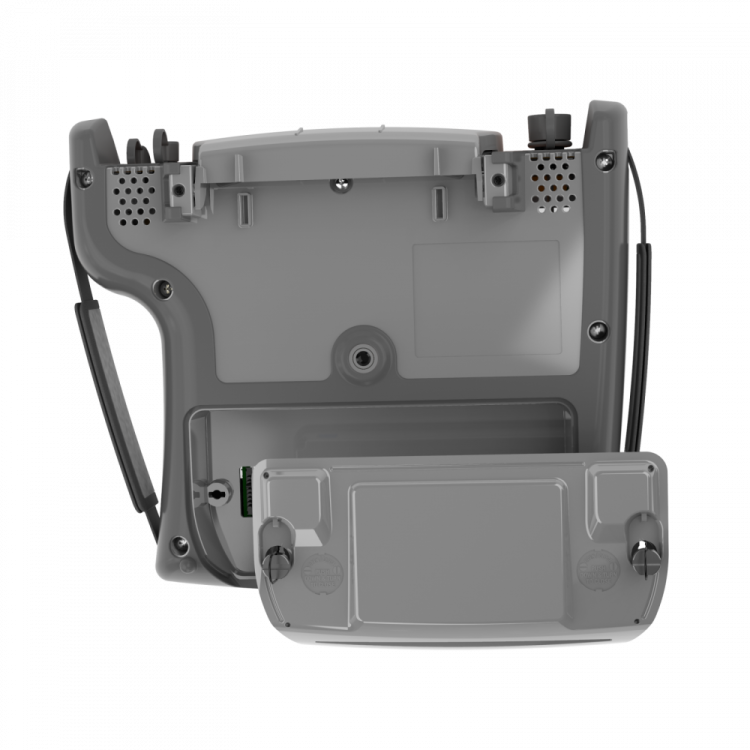

  • Máxima comodidad y rendimiento al poder cambiar la batería en campo
  • Ergonomía: Forma optimizada para maximizar la eficiencia del movimiento
  • Gestión eficiente: Medidor siempre actualizado en la nube

ESPECIFICACIONES TÉCNICAS

MOSAIQ6
Información General
Pantalla 8” táctil TFT 1024x468 full color
Peso 2150 g. (sin funda)
Dimensiones 250x210x60mm (HxWxD)
Batería Li-ion (7,2Vdc, 9000mAh)
intercambiable en campo
Autonomía > 4 horas
Interfaces ETH, USB, HDMI, salida audio (Jack), conector fibra óptica FC/APC, conector antena GPS
Capacidad de almacenamiento 32 GB
Características Técnicas
Frecuencia
Rango 5 - 3300 MHz
Resolución 1 KHz
Sintonía Frecuencia o canal
Analizador de espectro
Span 100 KHz, 1, 5, 10, 20, 50, 100, 200, 500 MHz, 1,0, 2,0, 3,3 GHz y otro (cualquier valor entre 100 KHz y 3,3 GHz)
RBW 500 Hz, 1, 3, 5, 10, 30, 50, 100, 300, 500 KHz, 1, 3, 5 MHz
Marcas Hasta 4, con función delta
Disparo por eventos ✓
Waterfall ✓
Trazas Máximos, mínimos
Nivel de referencia Automático y manual
Medidas Digitales DVB-T
Modulaciones COFDM (QPSK, 16QAM, 64QAM)
Potencia De 20 a 128 dBμV
CBER 9.9E-2 – 1.0E-6
VBER 1.0E-3 – 1.0E-8
MER Hasta 40dB
C/N Hasta 52dB
Ecos ✓
MER por portadora ✓
Constelación ✓
Paquetes erróneos ✓
TILT ✓
Atenuación ✓
Medidas Digitales DVB-T2
Modulaciones COFDM (QPSK, 16QAM, 64QAM y 256QAM)
Potencia De 20 a 128 dBμV
LDPCBER* 9.9E-2 – 1.0E-6
BCHBER* 1.0E-3 – 1.0E-8
Link Margin Hasta 40dB
MER Hasta 40dB
C/N Hasta 52dB
Ecos ✓
MER por portadora ✓
Constelación ✓
Paquetes erróneos ✓
TILT ✓
Atenuación ✓
Múltiple PLP ✓
Medidas Digitales QAM (ANEXO A/B/C)
Modulaciones 4QAM, 16QAM, 32QAM, 64QAM y 256QAM
Potencia De 20 a 128 dBμV
BER 1.0E-3 – 1.0E-8
MER Hasta 40dB
C/N Hasta 52dB
Constelación ✓
Paquetes erróneos ✓
TILT ✓
Atenuación ✓
Medidas Digitales DVB-S
Wideband
(sólo HW compatible)		 230 - 2400 MHz
Potencia De 20 a 128 dBμV
CBER 9.9E-2 – 1.0E-6
VBER 1.0E-4 – 1.0E-8
MER Hasta 20dB
C/N Hasta 30dB
Constelación ✓
Paquetes erróneos ✓
TILT ✓
Atenuación ✓
Medidas Digitales DVB-S2X
Wideband
(sólo HW compatible)		 230 - 2400 MHz
Modulaciones QPSK, 8PSK, 8APSK, 16APSK y 32APSK
Potencia De 20 a 128 dBμV
LDPCBER* 9.9E-2 – 1.0E-6
BCHBER* 9.9E-2 – 1.0E-8
Link Margin Hasta 10dB
MER Hasta 10dB
C/N Hasta 30dB
Constelación ✓
Paquetes erróneos ✓
TILT ✓
Atenuación ✓
Multi TS ✓
PLS scrambling ✓
Medidas Digitales DVB-S2
Wideband
(sólo HW compatible)		 230 - 2400 MHz
Modulaciones QPSK, 8PSK, 8APSK, 16APSK y 32APSK
Potencia De 20 a 128 dBμV
LDPCBER* 9.9E-2 – 1.0E-6
BCHBER* 9.9E-2 – 1.0E-8
Link Margin Hasta 10dB
MER Hasta 20dB
C/N Hasta 30dB
Constelación ✓
Paquetes erróneos ✓
TILT ✓
Atenuación ✓
Multi TS ✓
FM
Nivel ✓
C/N Hasta 52dB
RDS ✓
DAB/DAB+ (**Opc. 596204)
Potencia De 20 a 128 dBμV
MER Hasta 20dB
C/N Hasta 30dB
BER* 9.9E-2 – 1.0E-6
TV ANALÓGICA (**Opc. 596203)
Nivel De 20 a 128 dBμV
V/A Hasta 52dB
C/N Hasta 30dB
Funcionalidades
Widgets configurables por pantalla Hasta 6
Scan System con captura de medidas y captura de plan ✓
LTE Check ✓
F.O. Refs. 596101/02/05
F.O. Selectivo Ref. 596111/12/15
GPS Drive Test Opc. 596201
Visualización MPEG2, MPEG4 Full HD ✓
Visualización 4K Opc. 596205**
Info MPEG SID, VID, AID, Resolution, Profile, Audio Bitrate, Video Bitrate, Resolution info
IPTV Analyzer ✓
WiFi Analyzer 2,4GHz y 5GHz (Opc. 596202**)
Unidades dBμV, dBmV, dBm
Herramientas de Red ✓
Telealimentación
Alimentación pre-amplificadores 5, 13, 18, 24 Vdc y otro
(cualquier valor entre 5 y 24V)
Potencia máxima suministrada 12W
Corriente máxima suministrada 900 mA
Tono LNB 22 KHz
DiSEqC ✓
SCR (EN50494) | dCSS (EN50607) ✓

* NOTAS:
LDPCBER es la medida de BER antes del corrector LDPC.
BCHBER es la medida de BER después del corrector LDPC y antes del corrector BCH.

** Ref. 596202, 596203, 596204, 596205 incluidas en el modelo Advance.
