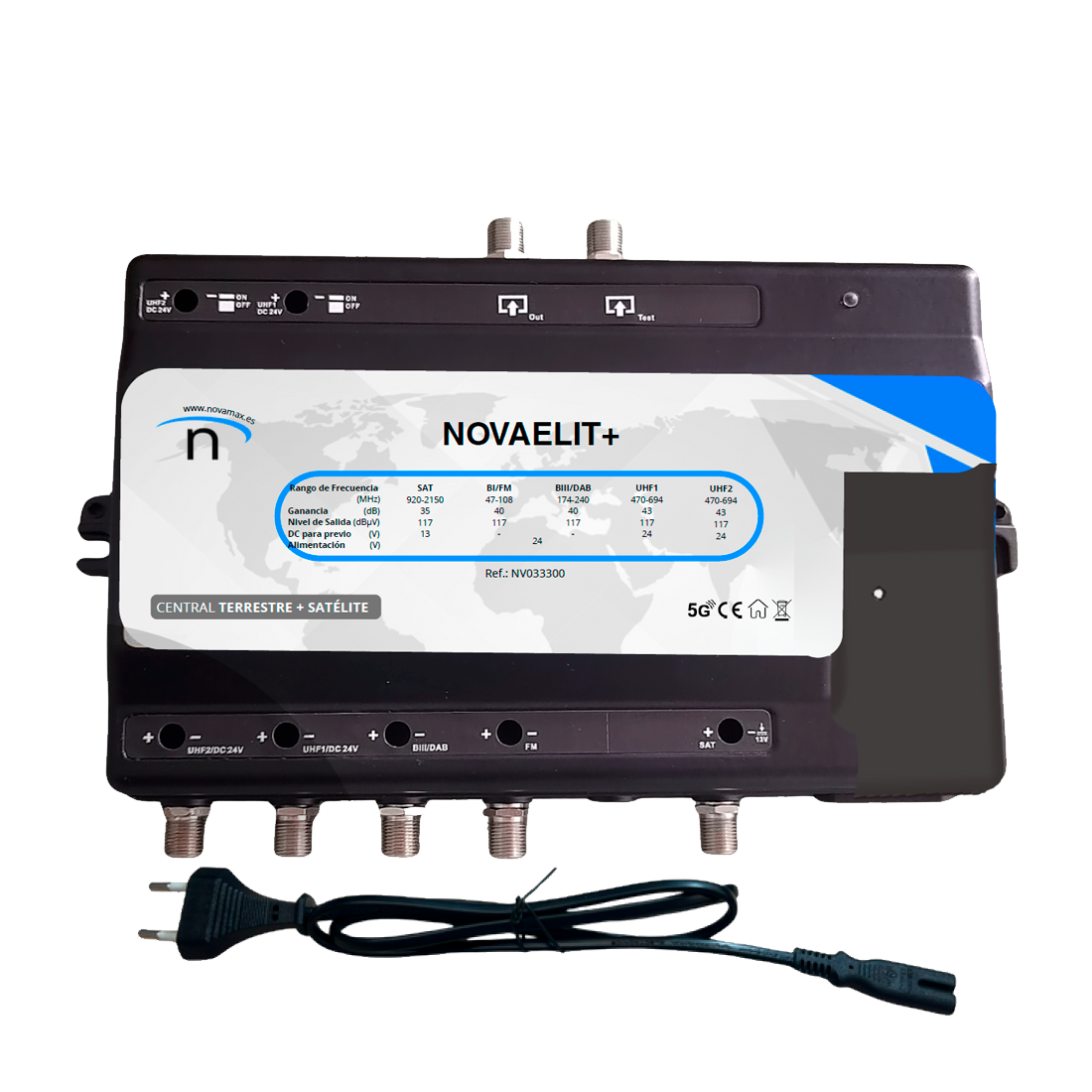

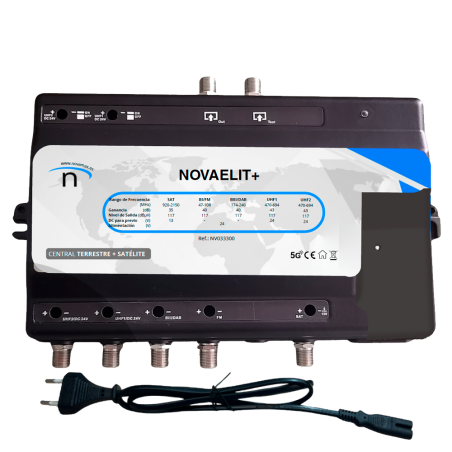

Central multibanda Novamax NV033300 terrestre y satélite
La Central multibanda Novamax NV033300 es una central compacta para distribución de señales de televisión terrestre y satélite con entradas independientes BI/FM, BIII, UHF y SAT. Permite amplificación y mezcla de señales para instalaciones colectivas y residenciales.
Incluye especificaciones como ganancia hasta 43 dB en UHF, nivel máximo de salida de 117 dBµV, alimentación para previos 24 V DC en UHF y 13 V DC en SAT, ajuste independiente de ganancia y conector de test -30 dB.
Ventajas de la central multibanda Novamax NV033300
Esta central terrestre-satélite dispone de carcasa metálica blindada para mejorar el rechazo a interferencias, ajuste independiente de ganancia por banda y alimentación integrada para previos. Además, incorpora indicadores LED de estado y montaje mural sencillo.
CARACTERÍSTICAS
- Central multibanda terrestre y satélite
- Entradas independientes BI/FM, BIII, UHF y SAT
- Ganancia hasta 43 dB en UHF
- Nivel máximo de salida de 117 dBµV
- Conector de test de -30 dB
- Carcasa metálica blindada
- Montaje mural con tornillería incluida
ESPECIFICACIONES TÉCNICAS
| Marca |
Novamax |
| Modelo |
NV033300 |
| Serie |
NOVAELIT+ |
| Tipo de dispositivo |
Central multibanda terrestre y satélite |
| Entradas |
BI/FM, BIII, UHF y SAT |
| Banda BI/FM |
47-108 MHz |
| Banda BIII |
174-232 MHz |
| Banda UHF |
470-694 MHz |
| Banda SAT IF |
950-2150 MHz |
| Ganancia BI/FM |
40 dB |
| Ganancia BIII |
40 dB |
| Ganancia UHF |
43 dB |
| Ganancia SAT |
35 dB |
| Planicidad ganancia BI/FM |
±2 dB |
| Planicidad ganancia BIII |
±2 dB |
| Planicidad ganancia UHF |
±2 dB |
| Planicidad ganancia SAT |
±2.5 dB |
| Ajuste de ganancia |
Mayor que 20 dB |
| Nivel máximo de salida |
117 dBµV |
| Conector test |
-30 dB |
| Alimentación previo UHF |
24 V DC / 0.2 A conmutado |
| Alimentación SAT |
13 V DC / 0.2 A |
| Rechazo fuera de banda |
≤ 20 dB @ 720 MHz |
| Return loss |
≤ -10 dB |
| Figura de ruido |
N/A |
| Conectores RF |
Tipo F |
| Conector alimentación |
IEC C7 figura 8 |
| Indicadores LED |
Estado de alimentación |
| Material carcasa |
Metálica blindada |
| Montaje |
Mural |
| Normativas |
EN IEC 62368-1:2020+A11:2020, EN 55032:2015+A11:2020+A1:2020, EN 55035:2017+A11:2020 |
| Contenido del paquete |
Central multibanda, cable alimentación y tornillería de montaje |
