Multiswitch de 5 x12 en estrella/final de cascada. 5 entradas (4 SAT + 1 TER), 12 salidas usuario.
Multiswitch de 5 x12 en estrella/final de cascada. 5 entradas (4 SAT + 1 TER), 12 salidas usuario.
  • -17,35%
Multiswitch de 5 x12 en estrella/final de cascada. 5 entradas (4 SAT + 1 TER), 12 salidas usuario.
Multiswitch de 5 x12 en estrella/final de cascada. 5 entradas (4 SAT + 1 TER), 12 salidas usuario.



Multiswitch universal estrella/cascada. 5 entradas (4 SAT + 1 TER). 8 salidas usuario. 5 salidas troncales. Pérdidas de paso <3dB. Pérdidas de derivación: SAT <3dB / TER (Pasivo) 21dB. Nivel de salida: SAT (DIN 45004B -35dBc) 100dBμV. Con línea de retorno en modo TER pasivo

CARACTERÍSTICAS

  • Tamaño compacto
  • Banda terrestre con filtro de retorno pasivo. Compatible con el sistema EKOAX para la distribución de internet mediante cable coaxial.
  • Banda de satelite activa.
  • Elevado nivel de salida
  • Excelente linealidad en todas sus bandas y salidas.
  • Optimizados para LTE.
  • Alimentación a 12Vdc
  • Permiten la alimentación de pre-amplificadores mediante ON/OFF switch.
  • Mínimo consumo del multiswitch cuando el receptor de una salida de usuario entra en stand-by.
  • Optimización del espacio y facilidad de trabajo.
  • Elevadísimo factor de blindaje
  • La mecánica permite pasar cables por detrás del equipo

ESPECIFICACIONES TÉCNICAS

REFERENCIA MS QCF 585 MS QCF 58 MS QCF 512
Código 090042 090036 090037
Tipo Cascada / Expansión √
Estrella / Final Cascada √ √
Entradas 5 (1x TER + 4x SAT)
Salidas Usuario Num. 8 8 12
Cascada 5 - -
Rango de frecuencia TER MHz 5 -790
SAT 950 - 2150
Pérdidas de
derivación		 SAT dB 0 ± 3 0 ± 3 0 ± 3
TER 21 ± 2 21 ± 2 25 ± 2
Pérdidas de paso SAT dB <3,5 - -
TER <3
Nivel máximo de
salida
(DIN 45004B-35dBc)		 SAT dBµV 100 100 100
Aislamiento Entre entradas
(SAT-SAT)		 dB >28 >28 >28
Entre entradas
(SAT-TER)		 >30 >30 >30
Alimentación
(externa)		 LNB mA 210 (max) / LNB
Amplificación TER ON/OFF DC PASS
Amplificadores línea (AMP) Vdc 12
Consumo fuente
externa		 LNBs mA 210
Amplificador mástil TER 70
Consumo desde STB Multiswitch < 40 / STB Activo
Temperatura de
trabajo		 ºC -20…+60
Dimensiones
(An x Al x Fo)		 mm 120 x 120 x 35 120 x 120 x 35 120 x 120 x 35
EK

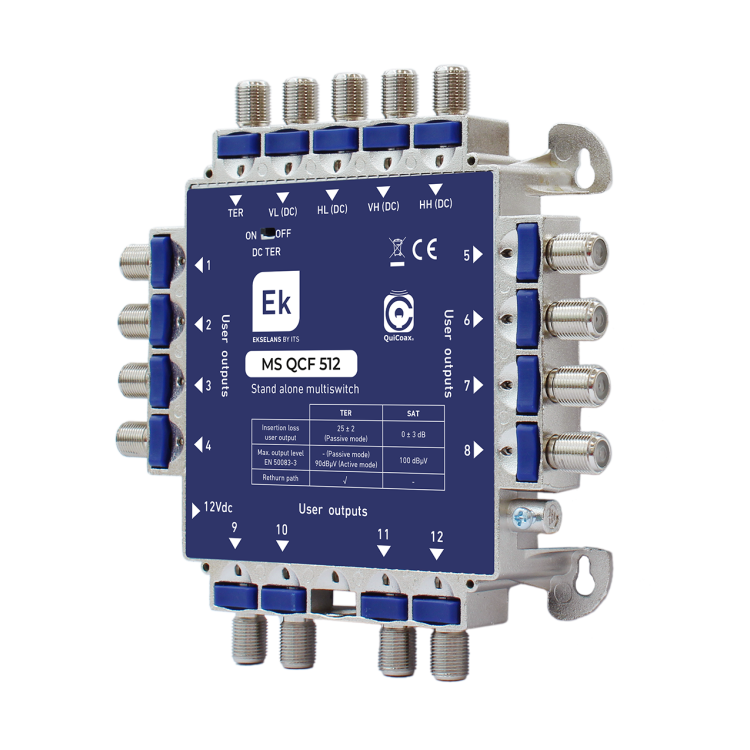

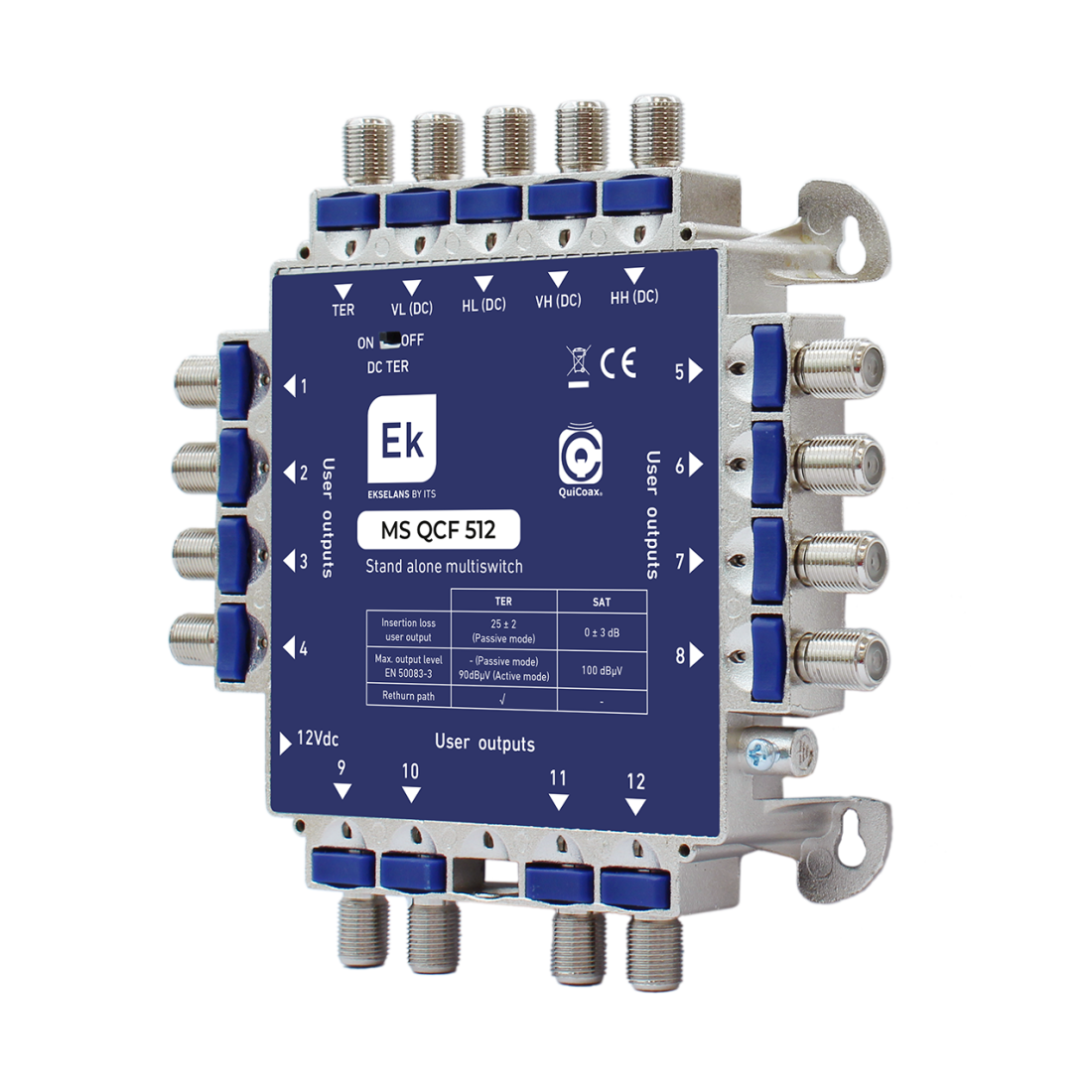

Multiswitch de 5 x12 en estrella/final de cascada. 5 entradas (4 SAT + 1 TER), 12 salidas usuario.

MS QCF 512
EAN13: 8436597792387
-17,35% 147,00 €
121,50 €
147,01 € IVA inc

Pérdidas de derivación: SAT <3dB / TER 17dB. Con linea de retorno. Banda terrestre con filtro de retorno pasivo. Banda de satelite activa. Fuente FA1210 incluida. Sistema de conexión QuiCoax + Conector F
