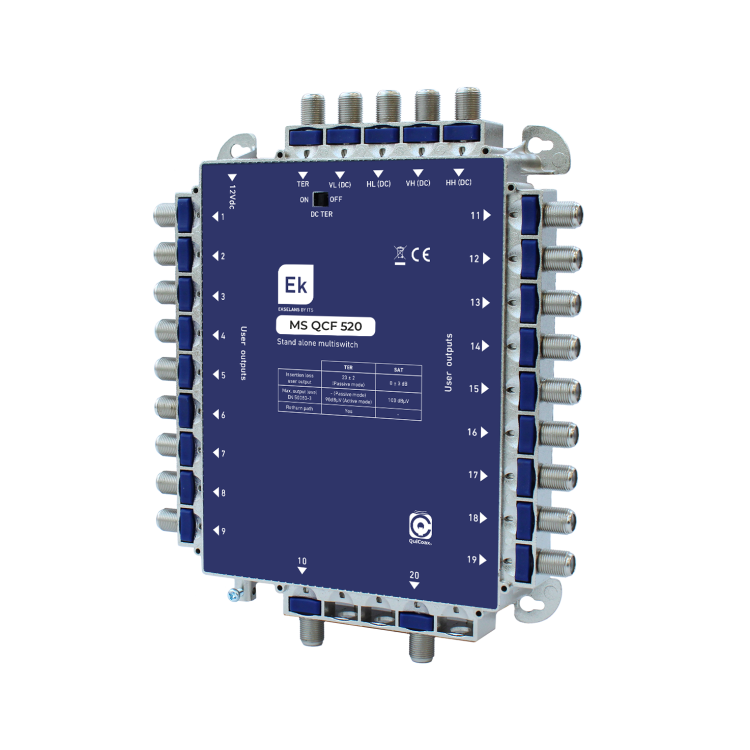

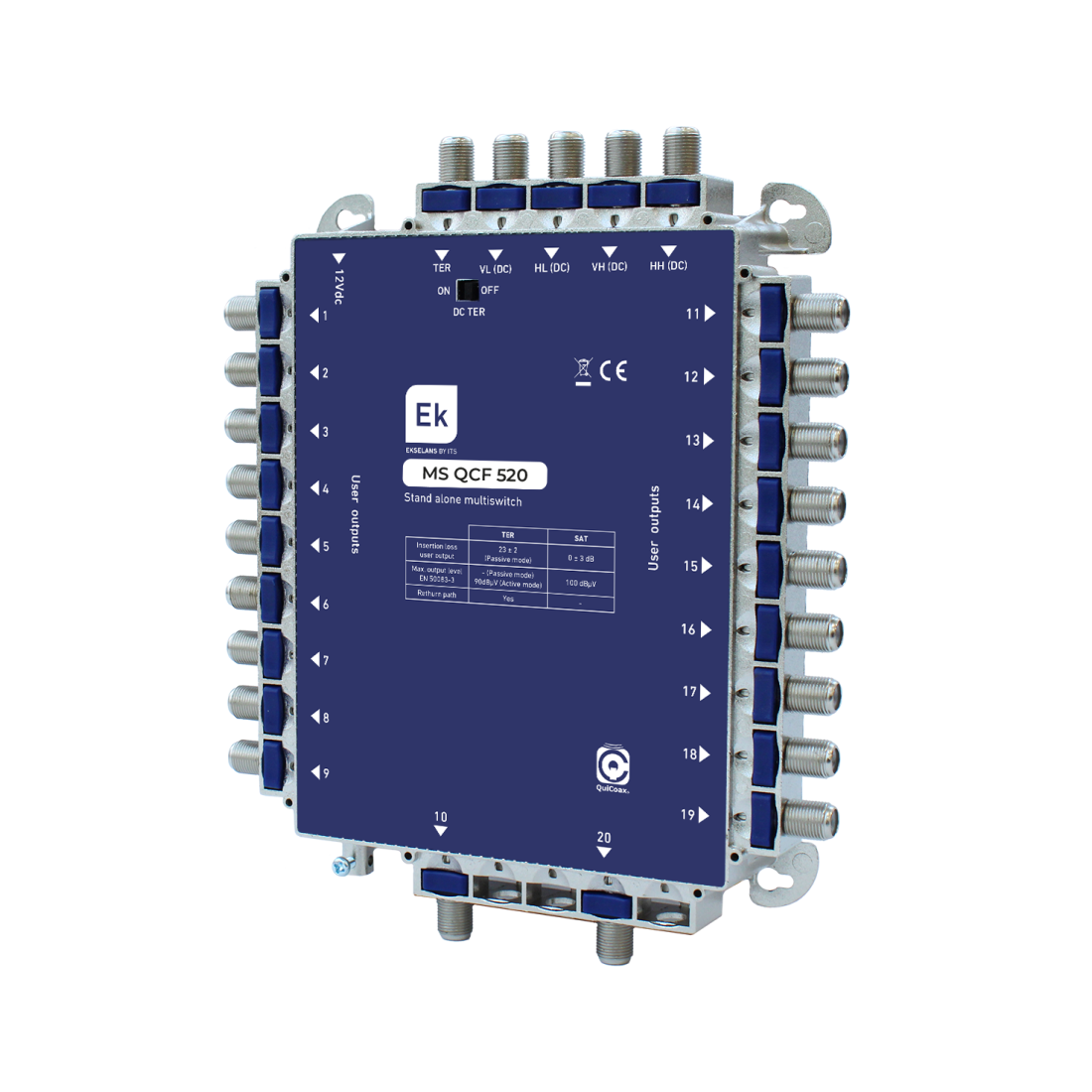

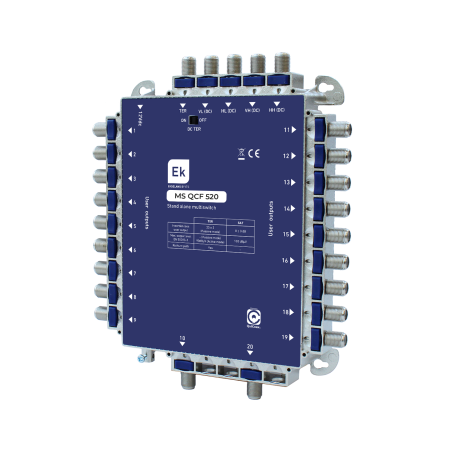

Multiswitch de 5 x20 en estrella/final de cascada. 5 entradas (4 SAT + 1 TER), 20 salidas usuario.
Multiswitch de 5 x20 en estrella/final de cascada. 5 entradas (4 SAT + 1 TER), 20 salidas usuario.
  • -17,35%
Multiswitch de 5 x20 en estrella/final de cascada. 5 entradas (4 SAT + 1 TER), 20 salidas usuario.
Multiswitch de 5 x20 en estrella/final de cascada. 5 entradas (4 SAT + 1 TER), 20 salidas usuario.


Multiswitch estrella/final de cascada. 5 entradas (4 SAT + 1 TER). 20 salidas usuario. Pérdidas de derivación: SAT <6dB / TER 23dB. Con linea de retorno. Compatible EKOAX

CARACTERÍSTICAS

  • Tamaño compacto
  • Banda terrestre con filtro de retorno pasivo. Compatible con el sistema EKOAX para distribución de internet mediante cable coaxial.
  • Banda de satélite activa.
  • Elevado nivel de salida
  • Excelente linealidad en todas sus bandas y salidas.
  • Optimizados para LTE.
  • Alimentación a 12Vdc.
  • Permiten la alimentación de pre-amplificadores mediante ON/OFF switch.
  • Mínimo consumo del multiswitch cuando el receptor de una salida de usuario entran en stand-by.
  • Optimización del espacio y facilidad de trabajo.
  • Elevadísimo factor de blindaje.
  • La mecánica permite pasar cables por detrás del equipo

ESPECIFICACIONES TÉCNICAS

REFERENCIA MS QCF 516 MS QCF 520
Código 090038 090039
Tipo Estrella / Final
Cascada		 √ √
Entrada Num. 5 (1x TER + 4x SAT)
Salidas Usuario 16 20
Rango de frecuencia TER MHz 5 -790
SAT 950 - 2150
Pérdidas de
derivación		 TER dB

 17 ± 2 (1-8) 17 ± 2 (1-8)
TER 19 ± 2 (9-16) 20 ± 2 (9-20)
TER X X
SAT 0 ± 3 (1-8) 0 ± 3 (1-8)
SAT 3 ± 3 (9-16) 3 ± 3 (9-20)
SAT X X
Nivel máximo
de salida
(DIN 45004B-35dBc)		 SAT dBµV 100
Aislamiento Entre entradas
(SAT-SAT)		 dB >28 >28
Entre entradas
(SAT-TER)		 >30 >30
Alimentación
(externa)		 LNB mA 210 (max) / LNB
Amplificación TER ON/OFF DC PASS
Amplificadores línea (AMP) Vdc 12
Consumo fuente
externa		 LNBs mA 300
Amplificador mástil TER 70
Consumo desde STB Multiswitch < 40 / STB Activo
Temperatura de trabajo ºC -20…+60
Dimensiones (An x Al x Fo) mm 243 x 120 x 35 243 x 120 x 35
EK

Multiswitch de 5 x20 en estrella/final de cascada. 5 entradas (4 SAT + 1 TER), 20 salidas usuario.

MS QCF 520
EAN13: 8436597792400
-17,35% 272,00 €
224,81 €
272,02 € IVA inc

Pérdidas de derivación: SAT <6dB / TER 23dB. Con linea de retorno. Banda terrestre con filtro de retorno pasivo. Banda de satelite activa. Fuente FA1210 incluida. Sistema de conexión QuiCoax + Conector F
