Módulo conexión AUTA 751999 - para monitor NEOS MAX

-15%

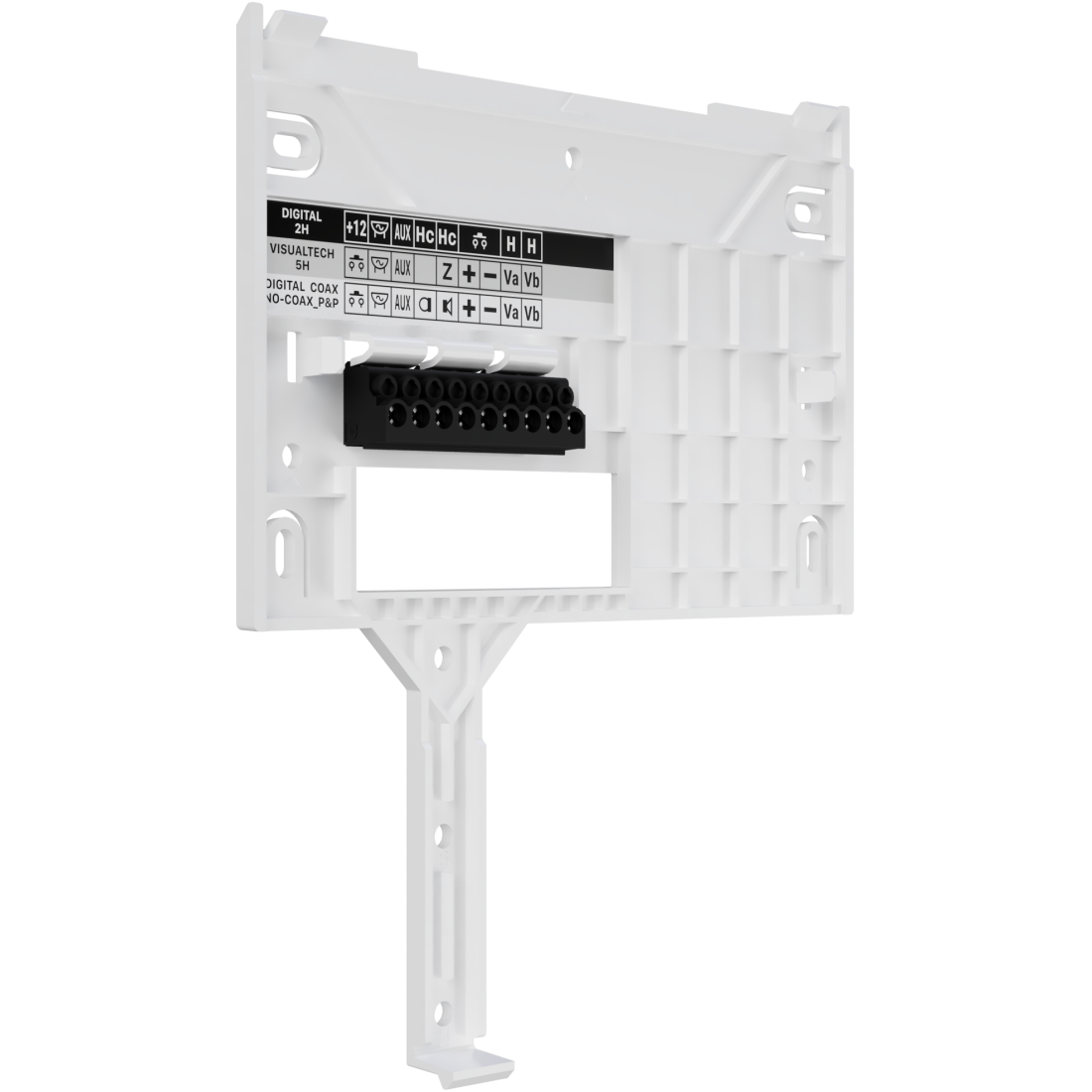

Módulo de conexión AUTA 751999 para monitor NEOS MAX

El módulo de conexión AUTA 751999 es un módulo para monitor NEOS MAX (sistema NEOS DIGITAL), con bornes identificados para BUS 2H/2W/2F, conexiones COAX / NO-COAX_P&P, y señales auxiliares como AUX y función Ding-Dong.

El documento del fabricante incluye indicaciones de montaje para asegurar la fijación: verificar que el módulo no quede deformado al fijarlo en pared y, una vez colocado el monitor, presionar en ambos laterales hacia adentro para asegurar su correcta fijación. También se indican recomendaciones de sujeción (mínima recomendada y sujeción fuerte) según el esquema.

Ventajas del módulo de conexión - AUTA 751999

Permite centralizar y ordenar el conexionado del monitor NEOS MAX mediante bornes señalizados para bus, vídeo, audio/datos y auxiliares, incluyendo la integración de una entrada para la función Ding-Dong y salidas auxiliares (pulsador y timbre) según el esquema del fabricante.

CARACTERÍSTICAS

Módulo de conexión para monitor NEOS MAX (NEOS DIGITAL).
Compatibilidad de bus indicada: BUS 2H, BUS 2W y BUS 2F (canales A y B).
Esquemas de conexión para DIGITAL COAX y NO-COAX_P&P.
Conexiones de vídeo: Va (Video +) y Vb (Video -), y Z (Video +) según esquema.
Conexiones de alimentación/señal indicadas: +24 Vcc y -24 Vcc (según esquema).
Conexiones auxiliares: pulsador auxiliar (salida -) y timbre auxiliar (salida -).
Función Ding-Dong indicada con entrada mediante pulsador N.A. (según esquema).

ESPECIFICACIONES TÉCNICAS

Marca	AUTA
Referencia	751999
Producto	Módulo de conexión para monitor NEOS MAX
Sistema / Serie indicada	NEOS DIGITAL
Compatibilidad de monitor	NEOS MAX
Idioma del documento	ES/EN/PT/FR
Indicaciones de montaje (1)	Verificar que el módulo de conexión no queda deformado al fijarlo en la pared.
Indicaciones de montaje (2)	Una vez colocado el monitor, presionar en ambos laterales hacia adentro, para asegurar su correcta fijación.
Recomendación de sujeción	Sujeción mínima recomendada / Sujeción fuerte (según esquema)
Tipo de conexión indicado	DIGITAL COAX / NO-COAX_P&P
Bus (canal A)	BUS 2H (canal A) / BUS 2W (channel A) / BUS 2F (canal A)
Bus (canal B)	BUS 2H (canal B) / BUS 2 (según esquema) / BUS 2F (canal B)
Bus en cascada (canal A)	BUS 2H CASCADA (canal A) / BUS 2W CASCADE (channel A) / BUS 2F CASCATA (canal A) / BUS 2F CASCADE (chaîne A)
Bus en cascada (canal B)	BUS 2H CASCADA (canal B) / BUS 2W CASCADE (channel B) / BUS 2F CASCATA (canal B) / BUS 2F CASCADE (chaîne B)
Terminal H	BUS 2H (canal A) / BUS 2W (channel A) / BUS 2F (canal A) (según esquema)
Terminal Hc	BUS 2H (canal B) / BUS 2 (según esquema) / BUS 2F (canal B) (según esquema)
Terminal AUX	Conexiones auxiliares (según esquema)
Función Ding-Dong	Ding-Dong function / Fonction Ding-Dong
Función Ding-Dong (tipo de pulsador)	(pulsador N.A.) / (N.O. button)
Función Ding-Dong (polaridad)	(entrada -) / (input -)
Pulsador auxiliar	(salida -) / (out -)
Timbre auxiliar	(salida -) / (out -)
+12	+12 Vcc / +12 Vdc (según esquema)
+	Audio_Datos / Audio_Data (según esquema)
-	+24 Vcc / +24 Vdc (según esquema)
AUX (alimentación negativa)	-24 Vcc / -24 Vdc (según esquema)
Va	Video +
Vb	Video -
Z	Video +
Altavoz_Datos	Speaker_Data (según esquema)
Micrófono	Microphone (según esquema)
Identificación adicional en esquema	HV2a, VHb1, Va, Vb (No especificado por el fabricante el significado de HV2a/VHb1)
Identificación adicional en esquema	VISUALTECH 5H (No especificado por el fabricante el significado exacto)
Documento / código	HI-956
Versión del documento	V 1.0
Categoría	No especificado por el fabricante

Detalles del producto

AUTA

Conector monitor AUTA 751999 - módulo conexión NEOS MAX, bus 2 hilos, coaxial, AUX

Name: Conector monitor AUTA 751999 - módulo conexión NEOS MAX, bus 2 hilos, coaxial, AUX
Brand: AUTA
SKU: AUTA 751999
Price: 12.75 EUR
Availability: OutOfStock

AUTA 751999

EAN13: 8435595026159

-15%

15,00 €

12,75 €

15,43 € IVA inc

Módulo de conexión para monitor NEOS MAX Compatible con sistemas 2 hilos, Visualtech y coaxial Conexiones de vídeo, audio y datos integradas Entradas AUX y función Ding-Dong Alimentación 12 Vcc y 24 Vcc según sistema Montaje mural para fijación de monitor Referencia fabricante: 751999
