CARACTERÍSTICAS

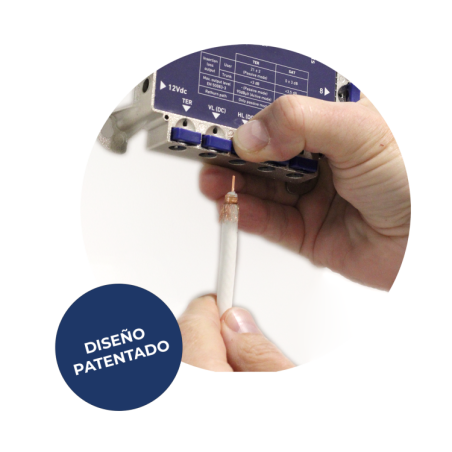

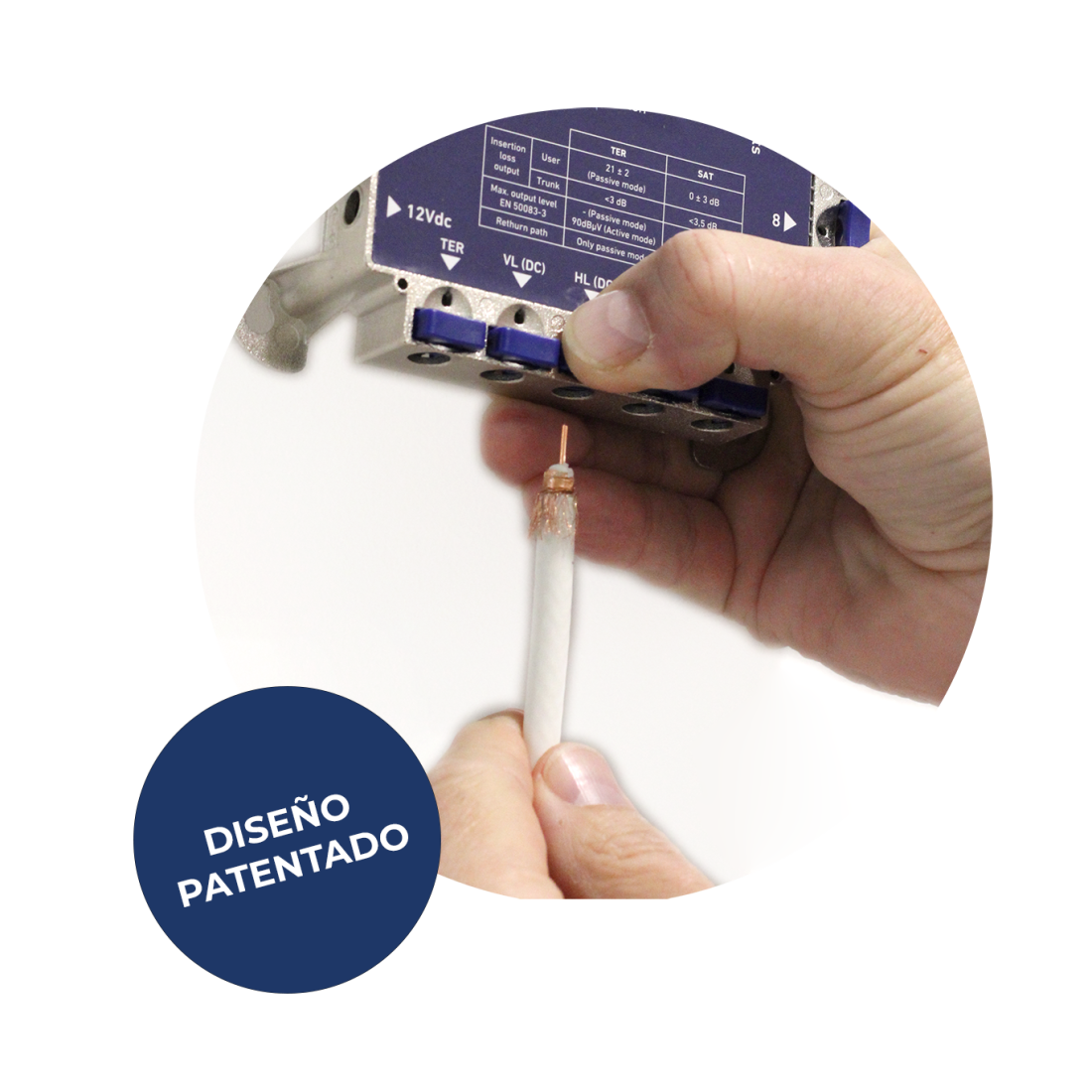

- Sistema de conexión QuiCoax
- Tamaño compacto
- Banda terrestre con filtro de retorno pasivo. Compatible con el sistema para la distribución de internet mediante cable coaxial.
- Banda de satélite activa.
- Elevado nivel de salida
- Excelente linealidad en todas sus bandas y salidas.
- Optimizados para LTE.
- Alimentación a 12Vdc
- Permiten la alimentación de pre-amplificadores mediante ON/OFF switch.
- Mínimo consumo del multiswitch cuando el receptor de una salida de usuario entra en stand-by.
- Optimización del espacio y facilidad de trabajo.
- Elevadísimo factor de blindaje
- La mecánica permite pasar cables por detrás del equipo
ESPECIFICACIONES TÉCNICAS
|
REFERENCIA
|
MS QC 585
|
MS QC 58
|
MS QC 512
|
|
Código
|
090011
|
090012
|
090013
|
|
Tipo
|
Cascada / Expansión
|
|
x
|
|
|
|
Estrella / Final Cascada
|
|
|
x
|
x
|
|
Entradas
|
|
Num.
|
5 (1x TER + 4x SAT)
|
|
Salidas
|
Usuario
|
8
|
8
|
12
|
|
Cascada
|
5
|
-
|
-
|
|
Rango de frecuencia
|
TER
|
MHz
|
5 -790
|
|
SAT
|
950 - 2150
|
|
Pérdidas de derivación
|
SAT
|
dB
|
0 ± 3
|
0 ± 3
|
0 ± 3
|
|
TER
|
21 ± 2
|
21 ± 2
|
25 ± 2
|
|
Pérdidas de paso
|
SAT
|
dB
|
<3,5
|
-
|
-
|
|
TER
|
<3
|
-
|
-
|
|
Nivel máximo de salida
(DIN 45004B-35dBc)
|
SAT
|
dBµV
|
100
|
100
|
100
|
|
Aislamiento
|
Entre entradas (SAT- SAT)
|
dB
|
>28
|
>28
|
>28
|
|
Entre entradas (SAT- TER)
|
>30
|
>30
|
>30
|
|
Alimentación (externa)
|
LNB
|
mA
|
210 (max) / LNB
|
|
Amplificación TER
|
|
ON/OFF DC PASS
|
|
Amplificadores línea (AMP)
|
Vdc
|
12
|
|
Consumo fuente externa
|
LNBs
|
mA
|
210
|
|
Amplificador mástil TER
|
70
|
|
Consumo desde STB
|
Multiswitch
|
< 40 / STB Activo
|
|
Temperatura de trabajo
|
|
ºC
|
-20…+60
|
Accesorios
COMPLEMENTOS
FUENTE FA1210
3 productos más en esta categoría
https://www.todotelecom.com/1-satelite-estrella/8809-ms-qc-512-multiswitch-de-5-x12-en-estrella-final-de-cascada-5-entradas-4-sat-1-ter-12-salidas-usuario-ek.html
8809

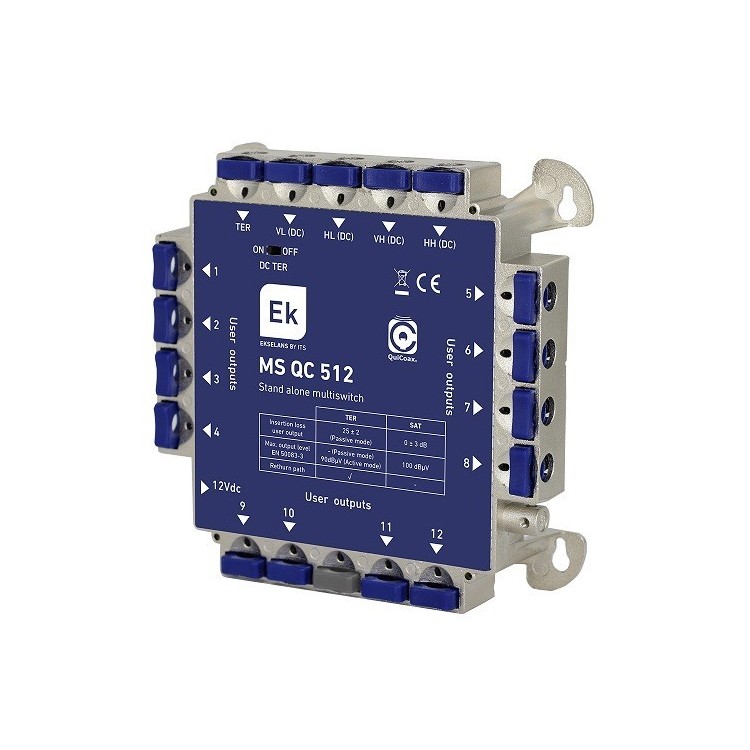

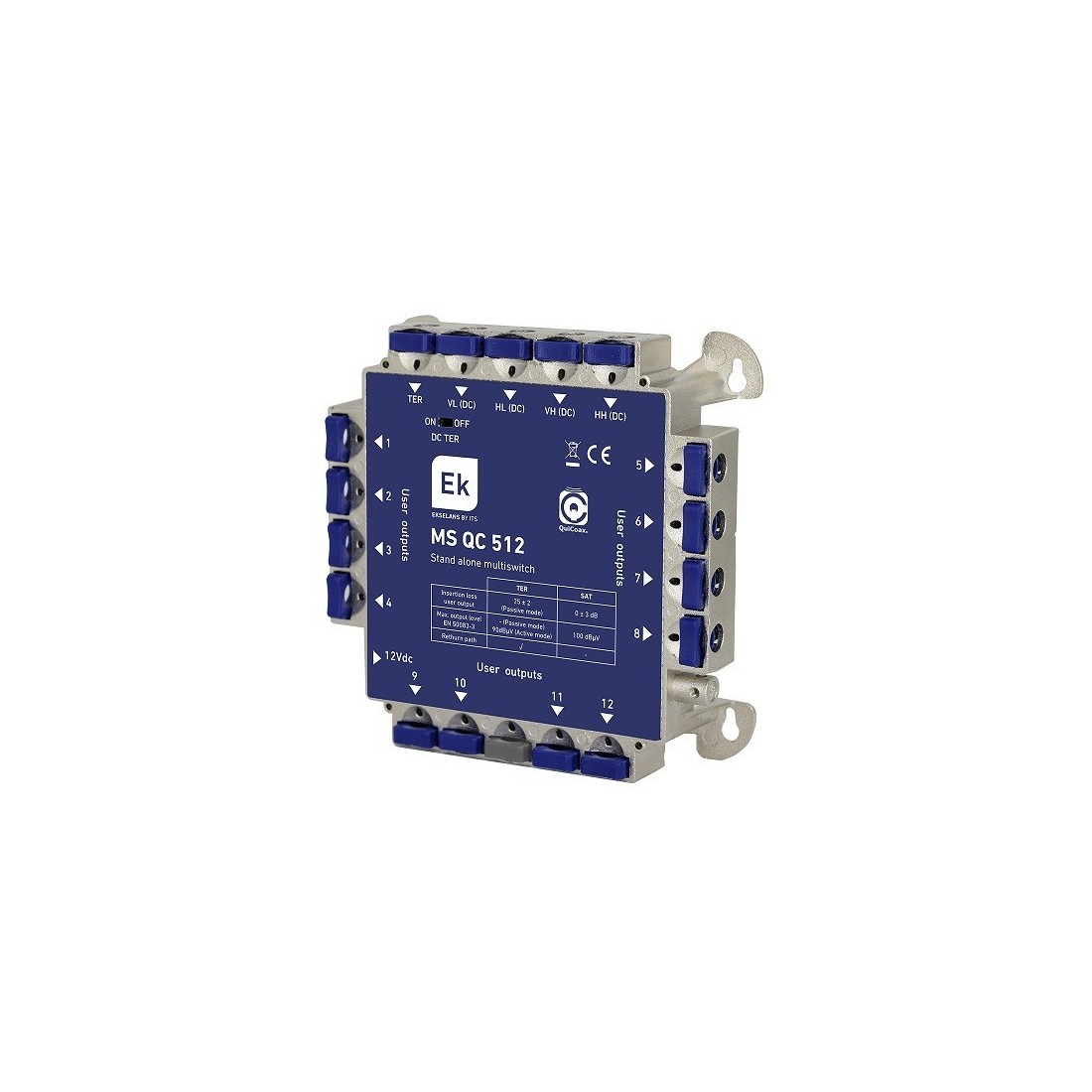

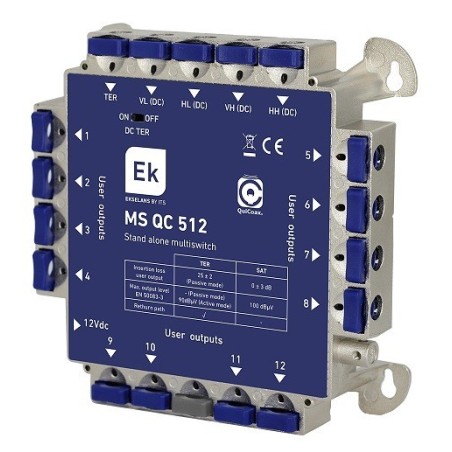

Multiswitch de 5 x12 en estrella/final de cascada. 5 entradas (4 SAT + 1 TER), 12 salidas usuario.
<p>Pérdidas de derivación: SAT <3dB / TER 15dB. Con linea de retorno.
Banda terrestre con filtro de retorno pasivo.
Banda de satelite activa.
Necesita la fuente FA1210
Sistema de conexión QuiCoax</p>
